認識模擬集成電路的NE555,了解集成電路工作原理

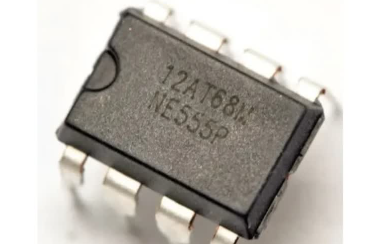

NE555是模擬電路中神一般的存在，可以不夸張的說掌握了NE555，就學會了模擬電路。

NE555起源于上個世紀70年代，由美國國家半導體公司發明，到現在還是非常流行。

NE555是一種集成電路，也被稱為555計時器，它廣泛應用于模擬電路中。NE555集成電路具有多種應用，包括方波發生器、多諧振蕩器、脈沖寬度調制器、定時器等。它是一種通用、可靠、經濟實惠的電路元件，可用于各種模擬電路設計。

模擬電路組成

NE555集成電路是模擬電路中非常重要的元件之一，它的多種應用使得它在各種電子設備中廣泛使用。我們來一起讀一讀NE555的芯片手冊C5157696。

芯片數據手冊的功能框圖中，這里面有幾個不熟悉的東西，運放、比較器、雙穩態觸發器(由兩個或非門組成)和反向門，下面一一做講解。

比較器(運放)

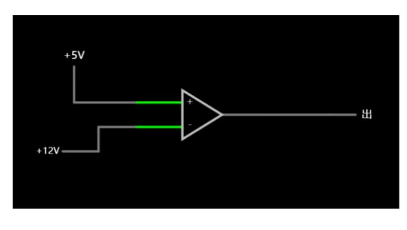

運放是一種電路元件，可以處理兩路電信號運放一般是通過比較輸入信號的電壓大小來產生輸出信號的。在運放的差分輸入端口，通常會接入兩個電壓信號，一個是(+IN)的電壓，一個是(-IN)的電壓。運放會通過放大、比較這兩個電壓信號的大小關系，然后產生一個輸出電壓信號。

需要配置輸出的高電壓，低電壓和運放的阻抗。阻抗越大，運放對電路的影響越小。

反相門(非門)

反相門是高電壓變低電壓，低電壓變高電壓。

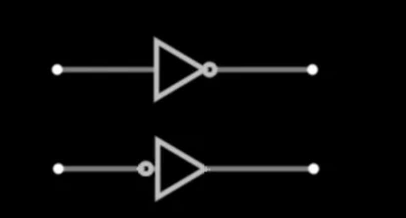

非門(NOT gate)：非門是一種只有一個輸入端口和一個輸出端口的邏輯門，它的輸出等于輸入的反向，即當輸入為高電平時，輸出為低電平，反之亦然。因此，非門有時也被稱為“反相器”。下圖是兩種常見的畫法。

或非門

或非門是電子電路中一種常見的元器件。

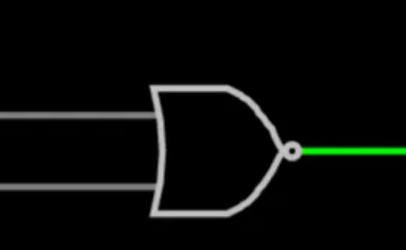

或非門(NORgate)是電子電路中常見的一種邏輯門?；蚍情T的輸出信號取決于所有輸入信號的狀態，但是只要有一個輸入信號是高電平，那么它的輸出信號就會是低電平;只有當所有的輸入信號都是低電平時，它的輸出信號才會是高電平。

換句話說，或非門就像一個大門，只有所有的輸入都是關著的(低電平)，才會打開大門(輸出高電平)，否則大門就會保持關閉(輸出低電平)。

雙穩態觸發器

雙穩態觸發器是電子電路中一種常見的元器件。

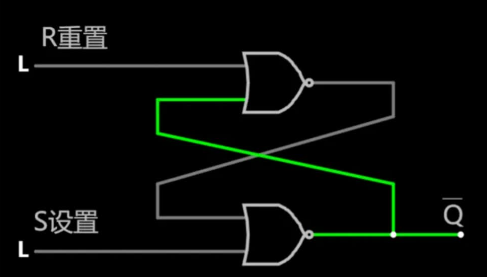

1.有兩個穩定狀態低電壓0態和高電壓1態;

2.能根據輸入信號S將觸發置成0或1態;

3.輸入信號消失后，被置成的0或1態能保存下來，

4.即具有記憶功能，直到R端高電壓重置為止。

輸出的電壓根據你第一次輸入的電壓相關，具有記憶功能，直到R端被高電壓電壓重置。

完整的NE555的原理圖

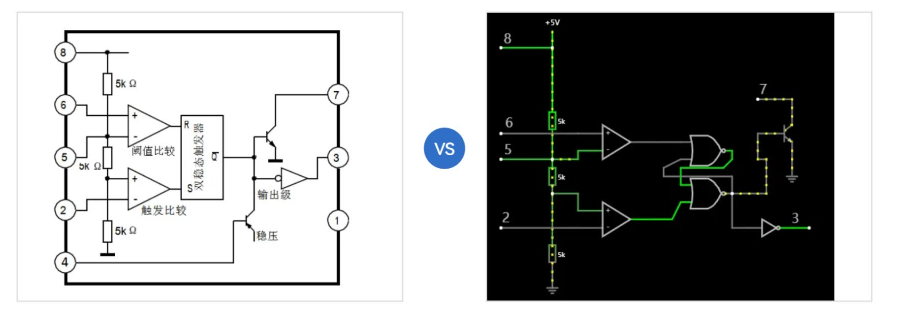

了解了NE555計時器之后，的主要我們參考文檔一起把NE555的原理圖畫出來，以下是原理圖和文檔圖的效果對比。

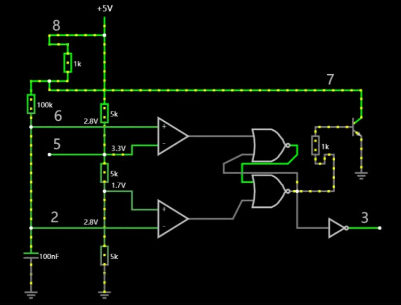

參考數據手冊接出應用線路，步驟如下：

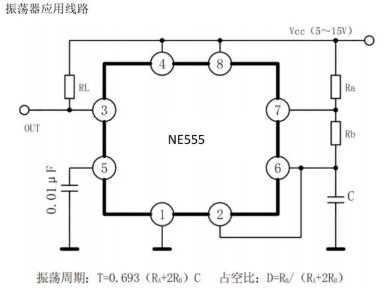

1.8號引腳和7號引腳之間接一個1k電阻。

2.7號引腳和6號引腳之間接一個100K電阻。

3.6號引腳和2號引腳之間短接。

4.2號引腳連接一個100nf的電容。

5.4號引腳拉高，不重置芯片。

6.5號引腳可以接一個0.01uf的電容濾波。

認真觀察3號引腳輸出的波形，這是一個典型的振蕩器的波形，周期性的輸出高電平和低電平。電容的充放電時間就是一個周期。

NE555工作原理

NE555是一種常用的集成電路，也被稱為555定時器。它可以用來產生各種類型的脈沖波形，包括方波、脈沖、正弦波等。其工作原理是基于內部比較器、多種外部電阻和電容等元件構成的時序電路。NE555通常由電源電壓Vcc、地GND、控制電壓CV、輸出OUT和復位RST等引腳組成。

NE555的工作原理是：當電源電壓Vcc被接通時，電路開始工作，電容器C開始充電，直到其電壓達到2/3的Vcc時，內部比較器的輸出將變?yōu)楦唠娖健４藭r，輸出OUT也會由低電平變?yōu)楦唠娖健．?dāng)電容器C電壓下降到1/3的Vcc時，內部比較器的輸出將變?yōu)榈碗娖?，此時輸出OUT也會由高電平變?yōu)榈碗娖?。電容器C又開始充電，電路又開始了一個新的周期。

周期T(秒)是由外部電容器C和兩個外部電阻R1、R2的值決定的，公式為T=0.693×(R1+2×R2)×C。占空比D是指方波周期中高電平的時間比例，公式為D=(R1+R2)/(R1+2×R2)。因此，通過改變電容器C和電阻R1、R2的值，可以改變方波波形的周期和占空比。

總之，NE555工作的原理是基于時序電路的構建，通過改變外部電容器和電阻的數值來控制周期和占空比，實現各種脈沖波形的產生。

一般我們用芯片計算公式都會在里面給出，如果大家糾結公式的細節，就需要好好學習電學的各種知識。不過我們工程師以應用為主的話，只需要看數據手冊就可以了。

0.693是自然對數e的一個近似值，通常也用符號In(2)表示。在NE555定時器的工作原理中，0.693是指電容器C充電或放電的時間常數，可以用來計算電容器充電或放電的時間。具體來說，當電容器充電或放電時，其電壓會以指數形式增加或減小，電容器電壓到達63.2%(即1-1/e)時，電容器的充電或放電時間就等于0.693×R×C，其中R是電阻的值，C是電容器的電容值。因此，0.693常常被用于計算電容器充電或放電的時間。在NE555定時器中，由于電容器充電或放電的時間常數是0.693×(R1+2×R2)×C，所以0.693也會出現在計算定時器的周期和占空比的公式中。
