什么是關系模型？【案例詳解】

關系模型由IBM公司研究員Edgar Frank Codd于1970年發表的論文中提出，經過多年的發展，已經成為目前最常用、最重要的模型之一。

在關系模型中有一些基本的概念，具體如下。

(1)關系(Relation)。關系一詞與數學領域有關，它是集合基礎上的一個重要的概念，用于反映元素之間的聯系和性質。從用戶角度來看，關系模型的數據結構是二維表，即通過二維表來組織數據。一個關系對應一張二維表，表中的數據包括實體本身的數據和實體間的聯系。

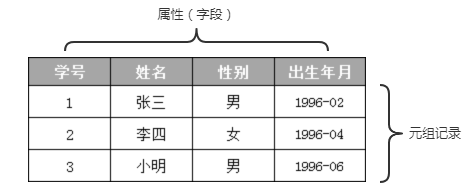

下面通過圖1演示一個簡單的學生信息二維表。

(2)屬性(Attribute)。二維表中的列稱為屬性，每個屬性都有一個屬性名。

(3)元組(Tuple)。二維表中的每一行數據稱為一個元組。

小提示：根據不同的習慣，屬性也可以稱為宇段(Field)，元組也可以稱為記錄(Record)。

(4)域(Domain)。域是指屬性的取值范圍，例如，性別屬性的域為男、女。

(5)關系模式(Relation Schema)。關系模式是關系的描述，通?？梢院営洖?ldquo;關系名(屬性1，屬性2，…，屬n)”。例如，圖1-9中的二維表的關系模式如下。

學生(學號，姓名，性別，出生年月)

(6)鍵(Key)。在二維表中，若要唯一標識某一條記錄，需要用到鍵(又稱為關鍵字、碼)。例如，學生的學號具有唯一性，學號可以作為學生實體的鍵。而學生姓名可能存在重名，不適合作為鍵。通過鍵可以為兩張表建立聯系，如圖1所示。

表1 學生與班級表

在圖1中，班級表中的“班級號”是該表的鍵，學生表中的“班級號”表示學生所屬的班級，兩者建立了一對多的聯系，即一個班級中有多個學生。其中，班級表的“班級號”稱為主鍵(Primary Key),學生表的“班級號”稱為外鍵(Foreign Key)。

學生與課程的多對多聯系，可以通過中間表來實現，如圖2所示。

表2 學生表與課程表

在圖2中，學生表與課程表之間通過學生選課表關聯。學生選課表將學生與課程的多對多關系拆解成兩個一對多關系，即一個學生選修多門課，一門課被多個學生選修。
