Python培訓：繪制樹狀圖

　　今天的Python培訓課程，我們介紹一下樹狀圖。樹狀圖亦稱為樹枝狀圖，是一種通過樹狀結構描述父子成員層次結構的圖形。樹狀圖的形狀一般是一個上下顛倒的樹，其根部是一個沒有父成員的根節點，之后從根節點開始用線連接子成員，使子成員變?yōu)樽庸?jié)點，直至線的末端為沒有子成員的樹葉節點為止。樹形圖用于說明成員之間的關系和連接，常見于分類學、進化科學、企業組織管理等領域。例如，frog技術專家PaulAdams設計的人工智能樹狀圖（部分）如圖8-19所示。

　　從圖8-19可以看出，樹狀圖的樹葉節點經過第一層聚類形成兩個類簇，即自然語言處理和機器學習，之后經過第二層聚類形成一個類簇——人工智能。

　　樹狀圖的繪制需要準備聚類數據。單獨使用matplotlib較為煩瑣，因此這里可以結合scipy包的功能完成。scipy是一款基于numpy的、專為科學和工程設計的、易于使用的Python包，它提供了線性代數、傅里葉變換、信號處理等豐富的功能。

scipy.cluster模塊中包含眾多聚類算法，主要包括矢量量化和層次聚類兩種，并分別封裝到vq和hierarchy模塊中。hierarchy模塊中提供了一系列聚類的功能，可以輕松生成聚類數據并繪制樹狀圖。

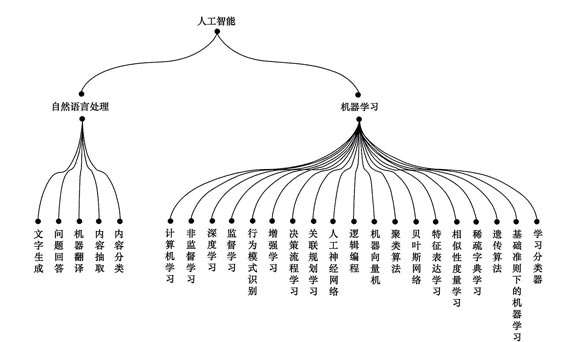

　　圖8-19人工智能樹狀圖
