計算機視覺的算法SIFT算法詳細介紹

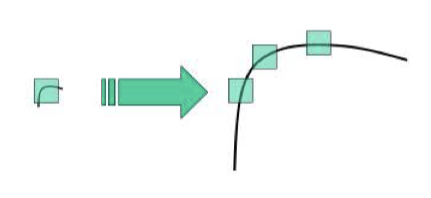

前面我們介紹了Harris和Shi-Tomasi角點檢測算法，這兩種算法具有旋轉不變性，但不具有尺度不變性，以下圖為例，在左側小圖中可以檢測到角點，但是圖像被放大后，在使用同樣的窗口，就檢測不到角點了。

所以，下面我們來介紹一種計算機視覺的算法，尺度不變特征轉換即SIFT (Scale-invariant feature transform)。它用來偵測與描述影像中的局部性特征，它在空間尺度中尋找極值點，并提取出其位置、尺度、旋轉不變量，此算法由 David Lowe在1999年所發表，2004年完善總結。應用范圍包含物體辨識、機器人地圖感知與導航、影像縫合、3D模型建立、手勢辨識、影像追蹤和動作比對等領域。

SIFT算法的實質是在不同的尺度空間上查找關鍵點(特征點)，并計算出關鍵點的方向。SIFT所查找到的關鍵點是一些十分突出，不會因光照，仿射變換和噪音等因素而變化的點，如角點、邊緣點、暗區的亮點及亮區的暗點等。

1.1 基本流程

Lowe將SIFT算法分解為如下四步：

1. 尺度空間極值檢測：搜索所有尺度上的圖像位置。通過高斯差分函數來識別潛在的對于尺度和旋轉不變的關鍵點。
2. 關鍵點定位：在每個候選的位置上，通過一個擬合精細的模型來確定位置和尺度。關鍵點的選擇依據于它們的穩定程度。
3. 關鍵點方向確定：基于圖像局部的梯度方向，分配給每個關鍵點位置一個或多個方向。所有后面的對圖像數據的操作都相對于關鍵點的方向、尺度和位置進行變換，從而保證了對于這些變換的不變性。
4. 關鍵點描述：在每個關鍵點周圍的鄰域內，在選定的尺度上測量圖像局部的梯度。這些梯度作為關鍵點的描述符，它允許比較大的局部形狀的變形或光照變化。

我們就沿著Lowe的步驟，對SIFT算法的實現過程進行介紹：

1.2 尺度空間極值檢測

在不同的尺度空間是不能使用相同的窗口檢測極值點，對小的關鍵點使用小的窗口，對大的關鍵點使用大的窗口，為了達到上述目的，我們使用尺度空間濾波器。

高斯核是唯一可以產生多尺度空間的核函數。-《Scale-space theory: A basic tool for analysing structures at different scales》。

一個圖像的尺度空間L(x,y,σ)，定義為原始圖像I(x,y)與一個可變尺度的2維高斯函數G(x,y,σ)卷積運算 ，即：

$L(x,y,\sigma) = G(x,y,\sigma)* I(x,y)$ 其中： $G(x,y,\sigma)=\frac{1}{2\pi\sigma^2}e^{-\frac{x^2+y^2}{2\sigma^2}}$ $\sigma$是尺度空間因子，它決定了圖像的模糊的程度。在大尺度下（$\sigma$值大）表現的是圖像的概貌信息，在小尺度下（$\sigma$值?。┍憩F(xiàn)的是圖像的細節信息。

在計算高斯函數的離散近似時，在大概3σ距離之外的像素都可以看作不起作用，這些像素的計算也就可以忽略。所以，在實際應用中，只計算(6σ+1)*(6σ+1)的高斯卷積核就可以保證相關像素影響。

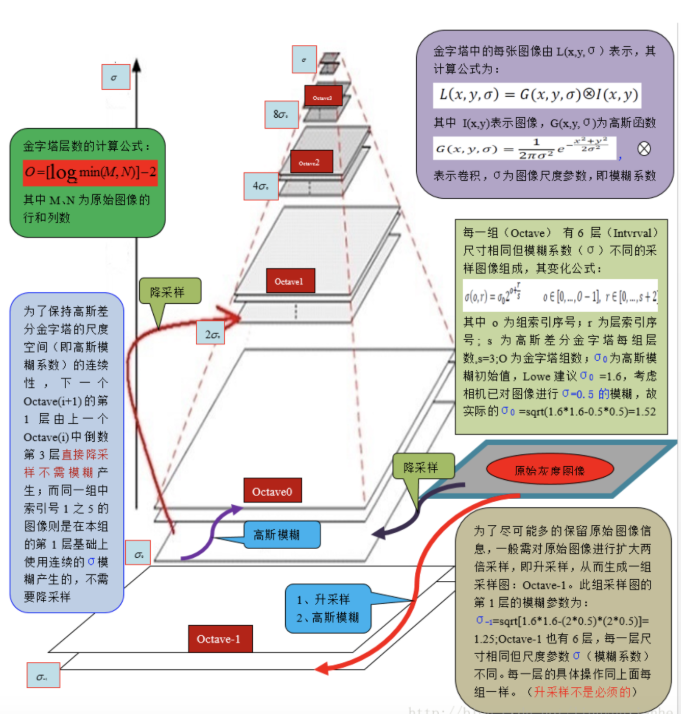

下面我們構建圖像的高斯金字塔，它采用高斯函數對圖像進行模糊以及降采樣處理得到的，高斯金字塔構建過程中，首先將圖像擴大一倍，在擴大的圖像的基礎之上構建高斯金字塔，然后對該尺寸下圖像進行高斯模糊，幾幅模糊之后的圖像集合構成了一個Octave，然后對該Octave下選擇一幅圖像進行下采樣，長和寬分別縮短一倍，圖像面積變?yōu)樵瓉硭姆种弧＿@幅圖像就是下一個Octave的初始圖像，在初始圖像的基礎上完成屬于這個Octave的高斯模糊處理，以此類推完成整個算法所需要的所有八度構建，這樣這個高斯金字塔就構建出來了，整個流程如下圖所示：

利用LoG(高斯拉普拉斯方法)，即圖像的二階導數，可以在不同的尺度下檢測圖像的關鍵點信息，從而確定圖像的特征點。但LoG的計算量大，效率低。所以我們通過兩個相鄰高斯尺度空間的圖像的相減，得到DoG(高斯差分)來近似LoG。

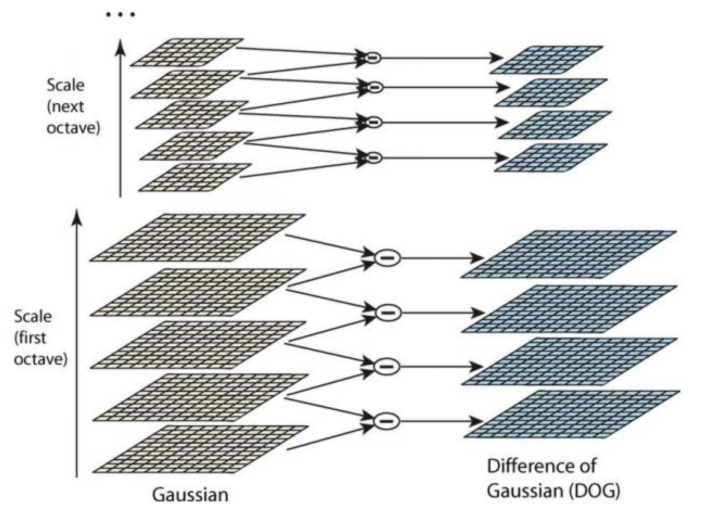

為了計算DoG我們構建高斯差分金字塔，該金字塔是在上述的高斯金字塔的基礎上構建而成的，建立過程是：在高斯金字塔中每個Octave中相鄰兩層相減就構成了高斯差分金字塔。如下圖所示：

高斯差分金字塔的第1組第1層是由高斯金字塔的第1組第2層減第1組第1層得到的。以此類推，逐組逐層生成每一個差分圖像，所有差分圖像構成差分金字塔。概括為DOG金字塔的第o組第l層圖像是有高斯金字塔的第o組第l+1層減第o組第l層得到的。后續Sift特征點的提取都是在DOG金字塔上進行的

在 DoG 搞定之后，就可以在不同的尺度空間中搜索局部最大值了。對于圖像中的一個像素點而言，它需要與自己周圍的 8 鄰域，以及尺度空間中上下兩層中的相鄰的 18（2x9）個點相比。如果是局部最大值，它就可能是一個關鍵點?；旧蟻碚f關鍵點是圖像在相應尺度空間中的最好代表。如下圖所示：

搜索過程從每組的第二層開始，以第二層為當前層，對第二層的DoG圖像中的每個點取一個3×3的立方體，立方體上下層為第一層與第三層。這樣，搜索得到的極值點既有位置坐標（DoG的圖像坐標），又有空間尺度坐標（層坐標）。當?shù)诙铀阉魍瓿珊螅僖缘谌龑幼鳛楫?dāng)前層，其過程與第二層的搜索類似。當S=3時，每組里面要搜索3層，所以在DOG中就有S+2層，在初使構建的金字塔中每組有S+3層。

1.3 關鍵點定位

由于DoG對噪聲和邊緣比較敏感，因此在上面高斯差分金字塔中檢測到的局部極值點需經過進一步的檢驗才能精確定位為特征點。

使用尺度空間的泰勒級數展開來獲得極值的準確位置， 如果極值點的 灰度值小于閾值（一般為0.03或0.04）就會被忽略掉。 在 OpenCV 中這種閾值被稱為 contrastThreshold。

DoG 算法對邊界非常敏感， 所以我們必須要把邊界去除。 Harris 算法除了可以用于角點檢測之外還可以用于檢測邊界。從 Harris 角點檢測的算法中，當一個特征值遠遠大于另外一個特征值時檢測到的是邊界。那在DoG算法中欠佳的關鍵點在平行邊緣的方向有較大的主曲率，而在垂直于邊緣的方向有較小的曲率，兩者的比值如果高于某個閾值（在OpenCV中叫做邊界閾值），就認為該關鍵點為邊界，將被忽略，一般將該閾值設置為10。

將低對比度和邊界的關鍵點去除，得到的就是我們感興趣的關鍵點。

1.4 關鍵點方向確定

經過上述兩個步驟，圖像的關鍵點就完全找到了，這些關鍵點具有尺度不變性。為了實現旋轉不變性，還需要為每個關鍵點分配一個方向角度，也就是根據檢測到的關鍵點所在高斯尺度圖像的鄰域結構中求得一個方向基準。

對于任一關鍵點，我們采集其所在高斯金字塔圖像以r為半徑的區域內所有像素的梯度特征（幅值和幅角），半徑r為： $r = 3\times1.5\sigma$ 其中σ是關鍵點所在octave的圖像的尺度，可以得到對應的尺度圖像。

梯度的幅值和方向的計算公式為： $m(x,y)=\sqrt{(L(x+1,y)-L(x-1,y)^2+(L(x,y+1)-L(x,y-1))^2}$

$\theta(x,y) = arctan(\frac{L(x,y+1)-L(x,y-1)}{L(x+1,y)-L(x-1),y})$

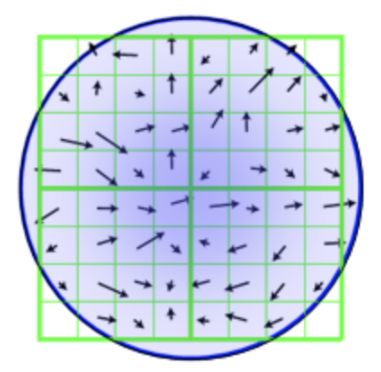

鄰域像素梯度的計算結果如下圖所示：

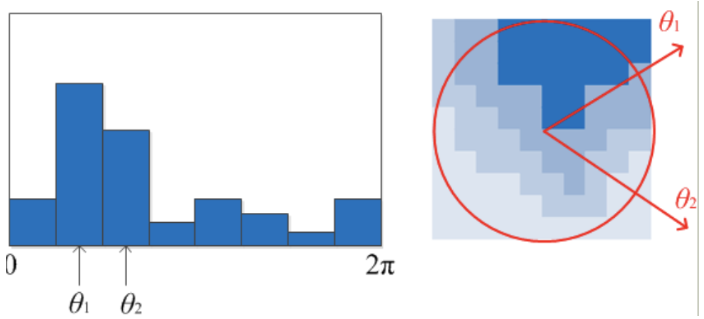

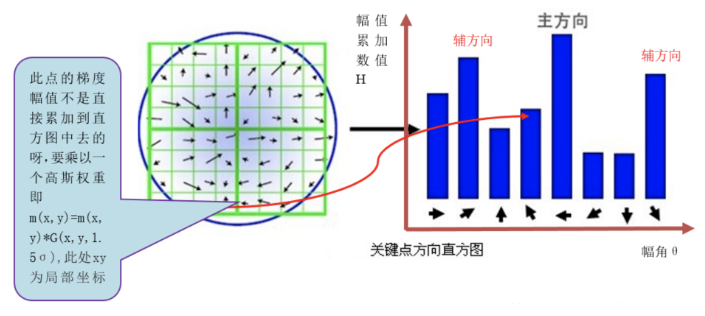

完成關鍵點梯度計算后，使用直方圖統計關鍵點鄰域內像素的梯度幅值和方向。具體做法是，將360°分為36柱，每10°為一柱，然后在以r為半徑的區域內，將梯度方向在某一個柱內的像素找出來，然后將他們的幅值相加在一起作為柱的高度。因?yàn)樵趓為半徑的區域內像素的梯度幅值對中心像素的貢獻是不同的，因此還需要對幅值進行加權處理，采用高斯加權，方差為1.5σ。如下圖所示，為簡化圖中只畫了8個方向的直方圖。

每個特征點必須分配一個主方向，還需要一個或多個輔方向，增加輔方向的目的是為了增強圖像匹配的魯棒性。輔方向的定義是，當一個柱體的高度大于主方向柱體高度的80%時，則該柱體所代表的的方向就是給特征點的輔方向。

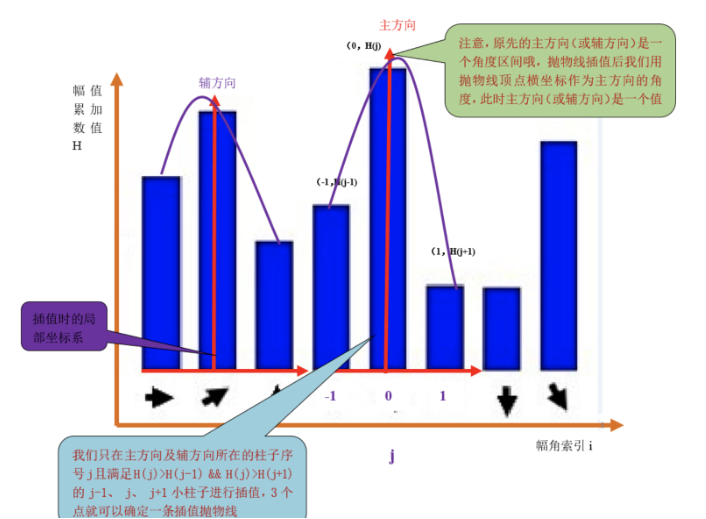

直方圖的峰值，即最高的柱代表的方向是特征點鄰域范圍內圖像梯度的主方向，但該柱體代表的角度是一個范圍，所以我們還要對離散的直方圖進行插值擬合，以得到更精確的方向角度值。利用拋物線對離散的直方圖進行擬合，如下圖所示：

獲得圖像關鍵點主方向后，每個關鍵點有三個信息(x,y,σ,θ)：位置、尺度、方向。由此我們可以確定一個SIFT特征區域。通常使用一個帶箭頭的圓或直接使用箭頭表示SIFT區域的三個值：中心表示特征點位置，半徑表示關鍵點尺度，箭頭表示方向。如下圖所示：

1.5 關鍵點描述

通過以上步驟，每個關鍵點就被分配了位置，尺度和方向信息。接下來我們?yōu)槊總€(gè)關鍵點建立一個描述符，該描述符既具有可區分性，又具有對某些變量的不變性，如光照，視角等。而且描述符不僅僅包含關鍵點，也包括關鍵點周圍對其有貢獻的的像素點。主要思路就是通過將關鍵點周圍圖像區域分塊，計算塊內的梯度直方圖，生成具有特征向量，對圖像信息進行抽象。

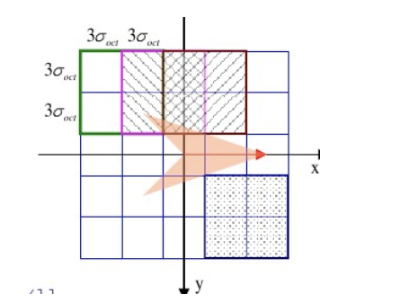

描述符與特征點所在的尺度有關，所以我們?cè)陉P(guān)鍵點所在的高斯尺度圖像上生成對應的描述符。以特征點為中心，將其附近鄰域劃分為$d*d$個子區域（一般取d=4)，每個子區域都是一個正方形，邊長為3σ，考慮到實際計算時，需進行三次線性插值，所以特征點鄰域的為$3\sigma(d+1)*3\sigma(d+1)$的范圍，如下圖所示：

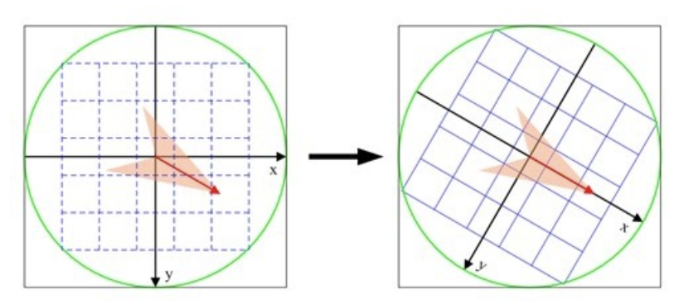

為了保證特征點的旋轉不變性，以特征點為中心，將坐標軸旋轉為關鍵點的主方向，如下圖所示：

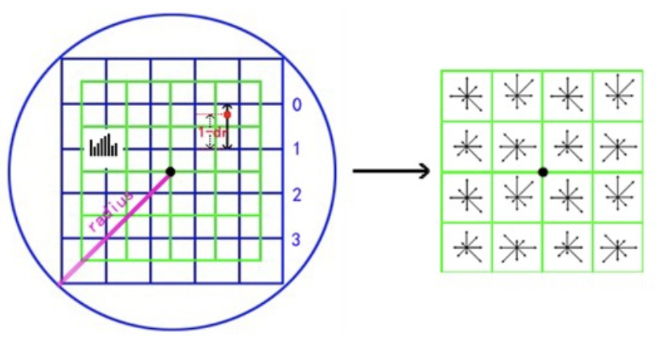

計算子區域內的像素的梯度，并按照σ=0.5d進行高斯加權，然后插值計算得到每個種子點的八個方向的梯度，插值方法如下圖所示：

每個種子點的梯度都是由覆蓋其的4個子區域插值而得的。如圖中的紅色點，落在第0行和第1行之間，對這兩行都有貢獻。對第0行第3列種子點的貢獻因子為dr，對第1行第3列的貢獻因子為1-dr，同理，對鄰近兩列的貢獻因子為dc和1-dc，對鄰近兩個方向的貢獻因子為do和1-do。則最終累加在每個方向上的梯度大小為： $weight = w*dr^k(1-dr)^{(1-k)}dc^m(1-dc)^{1-m}do^n(1-do)^{1-n}$ 其中k，m，n為0或?yàn)?。 如上統計$4*4*8=128$個梯度信息即為該關鍵點的特征向量，按照特征點的對每個關鍵點的特征向量進行排序，就得到了SIFT特征描述向量。

1.6 總結

SIFT在圖像的不變特征提取方面擁有無與倫比的優勢，但并不完美，仍然存在實時性不高，有時特征點較少，對邊緣光滑的目標無法準確提取特征點等缺陷，自SIFT算法問世以來，人們就一直對其進行優化和改進，其中最著名的就是SURF算法。
