圖論及其應用[大數據培訓]

圖論算法在計算機科學中扮演著很重要的角色，它提供了對很多問題都有效的一種簡單而系統的建模方式。很多問題都可以轉化為圖論問題，然后用圖論的基本算法加以解決。

一筆畫問題

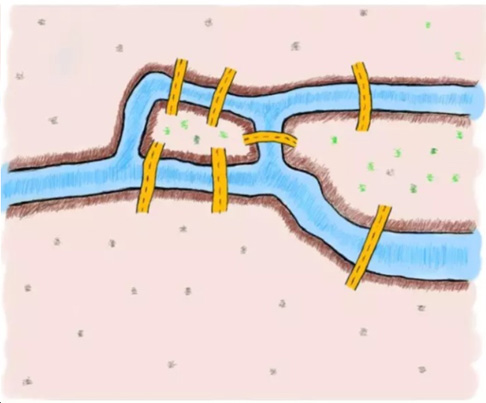

圖論的起源可以追溯到大數學家歐拉誕生的那個年代。當時哥尼斯堡城有一個著名的七橋問題，就是每座橋恰好走過一遍并回到原出發點，然而沒有人成功過。下圖是哥尼斯堡的簡化圖。

這個問題的要求：在穿過每座橋僅一次的情況下穿過這個城市

1. 每座橋：意味著所有橋都被穿過

2. 只穿過一次：意味著每座橋不能被穿越兩次及以上

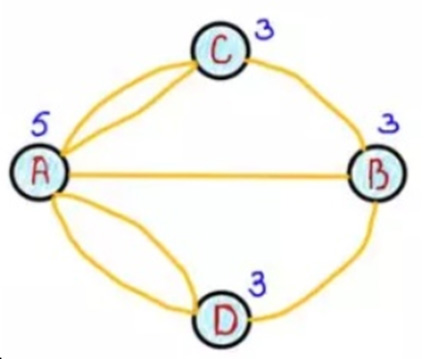

歐拉沒有試圖去解決這個問題，而是去證明其不可解決。首先，把每一塊連通的陸地作為一個頂點，每一座橋當成圖的一條邊，那么就可以把哥尼斯堡的七座橋抽象成下面的圖。

對于圖中的每一個頂點，它相連的邊的數量定義為它的度(Degree)

定理：如果一個圖能夠從一個頂點出發，每條邊不重復地遍歷回到這個頂點，那么每一頂點的度必須是偶數。

哥尼斯堡抽象的圖中，存在多個頂點的度為奇數，所以這個圖無法從一個頂點出發，遍歷每條邊各一次然后回到這個頂點。

圖的基本概念

一個圖(G)定義為一個偶對(V,E) ，記為G=(V,E) 。其中： V是頂點(Vertex)的非空有限集合，記為V(G);E是無序集V&V的一個子集，記為E(G) ，其元素是圖的弧(Arc)。

弧(Arc) ：表示兩個頂點v和w之間存在一個關系，用頂點偶對表示。通常根據圖的頂點偶對將圖分為有向圖和無向圖。

有向圖(Digraph)：若圖G的關系集合E(G)中，頂點偶對的v和w之間是有序的，稱圖G是有向圖。

無向圖(Undigraph)： 若圖G的關系集合E(G)中，頂點偶對的v和w之間是無序的，稱圖G是無向圖。

圖的遍歷

圖的遍歷(Travering Graph)：從圖的某一頂點出發，訪遍圖中的其余頂點，且每個頂點僅被訪問一次。圖的遍歷算法是各種圖的操作的基礎，有深度優先搜索算法和廣度優先搜索算法。采用的數據結構是(正)鄰接鏈表。[推薦了解大數據培訓課程]

廣度優先搜索算法

廣度優先搜索(Breadth-First Search，簡稱BFS)就像水波一樣逐漸向外擴展搜索，它先要盡可能“廣”地訪問每個節點所直接連接的其他節點。

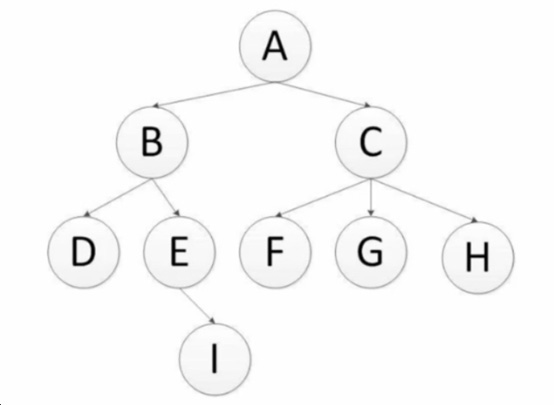

例如從A出發，先訪問直接和A相連的節點B和C，然后看看有哪些節點和已經訪問過的節點相連，如D和E與B相連，F(xiàn)、G和H與C相連，然后訪問D、E等節點，直到把所有節點都訪問過一遍為止。

深度優先搜索算法

深度優先搜索(Depth-First Search，簡稱DFS)就像一條路走到黑的搜索，它先要盡可能“深”地訪問每個節點。

例如從A出發，隨便找一個相連的節點，比如B，然后從B出發到下一個節點，比如E，再從E出發到下一個節點I，直到找不到更遠的節點，在往回找，看看中間是否有尚未訪問的節點，如此也可以訪問所有的節點。

深度優先搜索算法和廣度優先搜索算法都可以保證訪問到全部節點，但是不論采用哪種方法，都應該用一個小本本記錄已經訪問過的節點，避免同一個節點訪問多次獲這漏掉某個節點，這個小本本就是鄰接鏈表。
