UI培訓之教你使用AI繪制一組清新簡約的微圖標

更新時間:2015年12月29日17時18分來源:傳智播客UI培訓學院瀏覽次數:

今天這組風格統一的圖標難度不高，作者特意挑了兩個操作技巧偏多的圖標，并且附上兩款經典的神器案例（已打包），新手練習絕對能大漲一波知識，直接開工咯。

教程中用到的所有工具：路徑查找器面板，選擇工具（V），直接選擇工具（A），添加刪除錨點（+，-），對象>路勁>偏移路勁，變換操作，外觀面板，AI圓角工具（xtream path），RoundAnyCorner。
我是個快捷鍵控，能快捷鍵找到的，鼠標絕對不會移動兩下。但也不是現在立馬就要記住全部，用到哪些記那些，多用幾次就很自然了。所以在寫步驟的同時也會放快捷操作，覺得有用的就試試吧。

初始設置，簡化工作

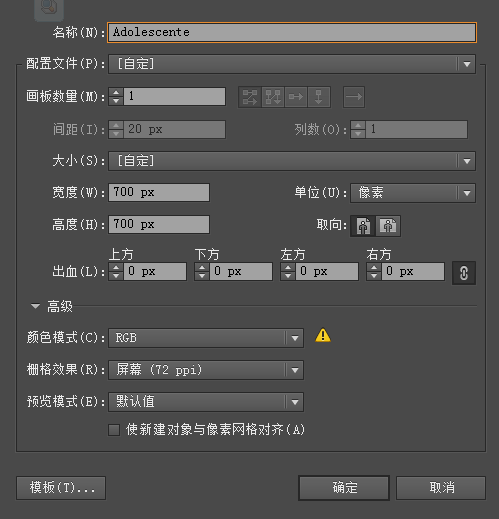

新建文檔（Ctrl+N），大小隨意，這里是700*700px，RGB，分辨率72，新建對象與像素網格對齊不勾選。

下面設置網格線，網格線在AI中是個對于初級和老手都很有用的東西，對于需要注意大小和比例等這些地方方便很多，還省去添加輔助線的麻煩。

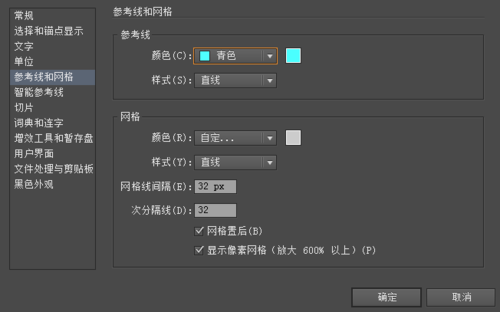

編輯>首選項>參考線和網格，設置如下。網格大小根據具體設計要求設置。
視圖>顯示網格，對齊到網格。這些都設置好會大大簡化工作。

設計之前先定好一個大致規范，這方面是個初學者，不會，自己琢磨的，有經驗的可以留言教教哈。

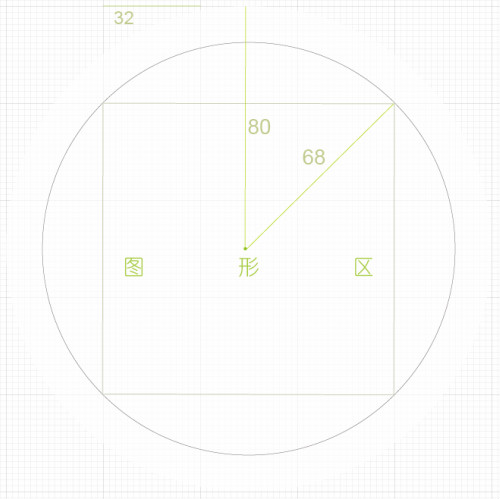

這是一個大概的預設圖。圓半徑為80整個圓正好占用五個32px網格。圖形總元素基本尺寸（單位：px），矩形橢圓寬：20，40，70. 長：60，80. 描邊大?。?，4，6 圓角：2，4，6
所有圖形尺寸都是基于以下圖形的框架。

2. 該設置的設置好了，下面就開始第一個圖標吧。

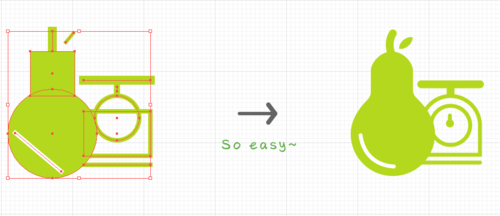

吶，第一個小圖標一開始都是由矩形和線條組成的。具體擺放還有比例問題自己調節。簡單說下做這個圖標用到的關鍵步驟。
首先用到的工具快捷鍵的切換：選擇工具（V），直接選擇工具（A），矩形工具（M），橢圓工具（L），Xtream path圓角矩形工具，RoundAnyCorner（之前的微盤有下載）

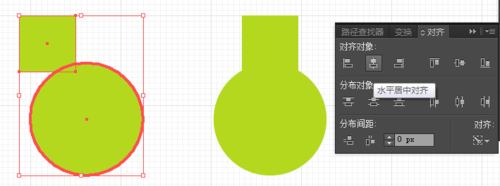

A：矩形，圓形對齊

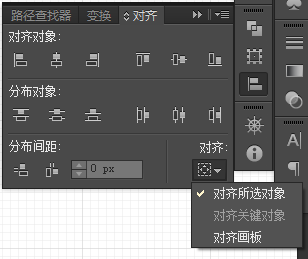

關于對齊的問題：在對齊面板的右上角可以選擇顯示選項，就會出現如圖所示的選項，對齊所選對象，對齊關鍵對象，對齊畫板。若要使幾個對象的間隔指定數值，可使用分格間距功能。

tips：當要將兩個物體對齊，希望以其中一個對象為基準對齊擇兩個對象一起選中，再次左擊選擇基準對象，對齊，就可以了。
B：制作圓角

Xtream path這個插件中最常用的也就直邊轉半圓角和圓角工具。使用很簡單，就不介紹了。

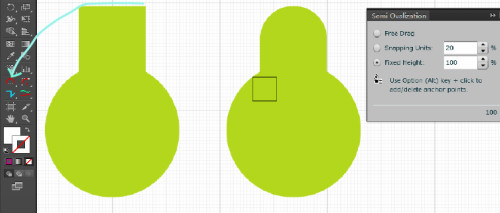

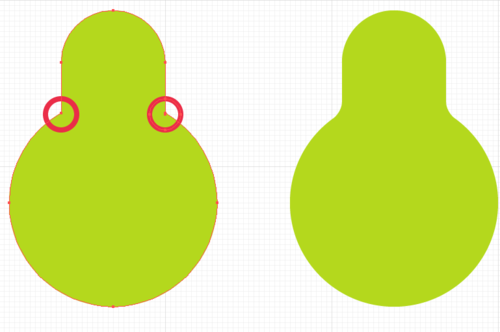

而對于圖中所示的錨點，一邊直角一邊曲線的就有點難搞。用AI自身的圓角功能和Xtreampath都不是很好實現，起碼我沒有發現什么完美的方法。這里有另外一個工具RoundAnyCorner（屌絲的外表，功能強大~），可以對任意角度曲線化~真棒~

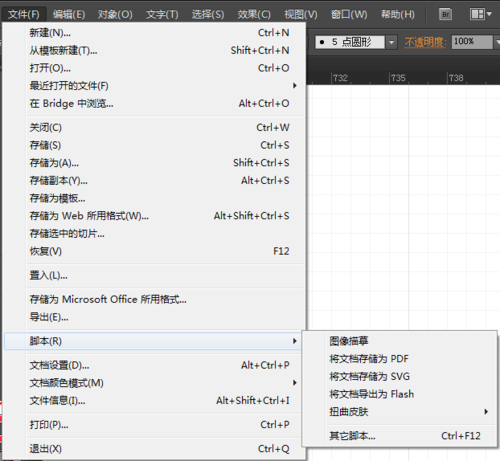

選擇其他腳本彈出窗，找到RoundAnyCorner的位置打開即可（Ctrl+F12）

簡單的輸入數值就可以了。

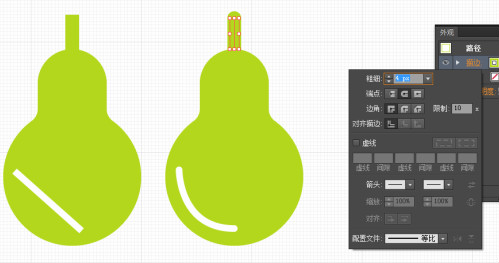

對于直線轉圓角，直接在外觀面板>描邊，點擊描邊選項，彈出框點選擇圓角端點就OK。

直線轉曲線，直接選擇工具（A），選中要轉換的錨點點擊上圖中的曲線按鈕。如果只想調整錨點曲線手柄一邊的曲率按住Alt，調整手柄。

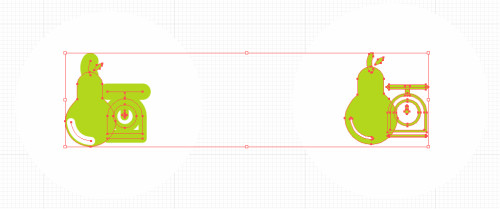

問題：但是，當我們把做的icon縮小時，就會出現以上左邊icon的樣子，描邊設置的大小沒有隨著縮放而自動縮放。

解決：

方法1

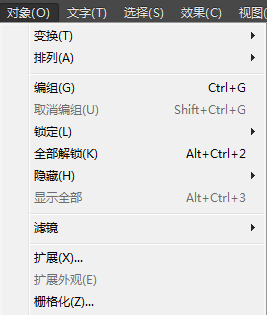

擴展直線段對象或者

方法2

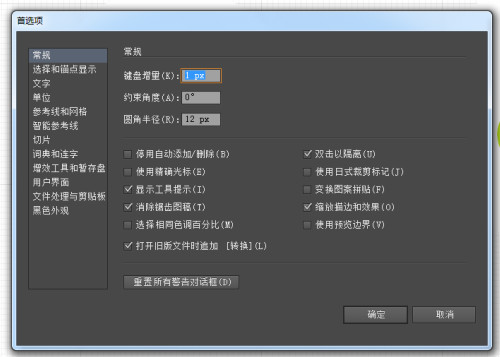

在編輯>首選項>常規，縮放描邊和效果選項勾選。
3. 第二和第三個icon注意事項個方法不再重復，都是上面介紹過的用法。下面講第四個圖標。

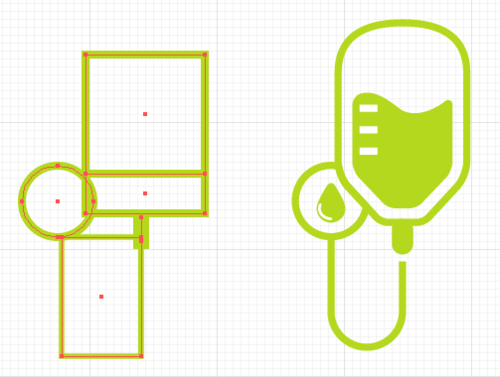

上圖為weak圖標初始組成對比。下面分解講。有用到相同方法的地方就不羅嗦了。

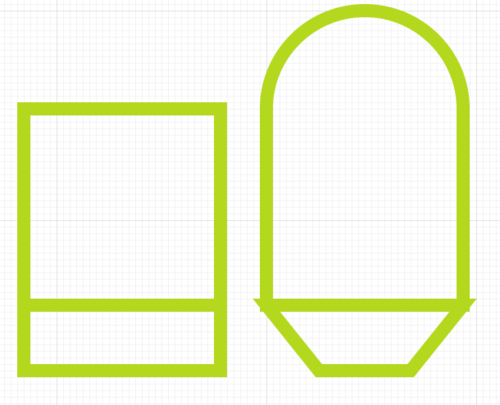

頂部直線變半圓，下部矩形框底部的兩個錨點各向中心點移動八像素。

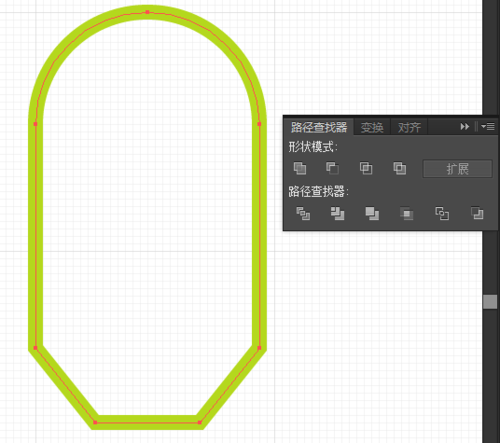

選中對象在路徑查找器面板選擇聯合

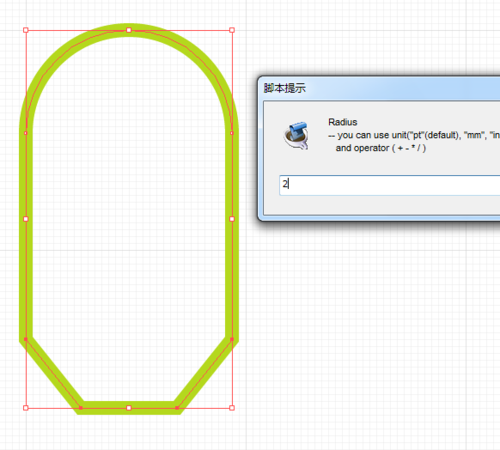

選中底部需要變圓角的四個直角點，使用RoundAnyCorner工具制作2像素的圓角。

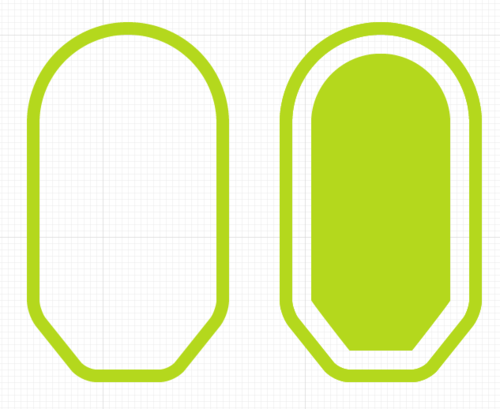

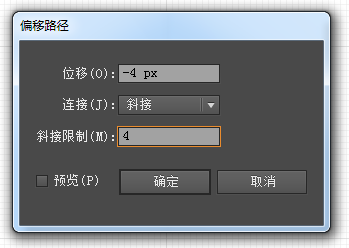

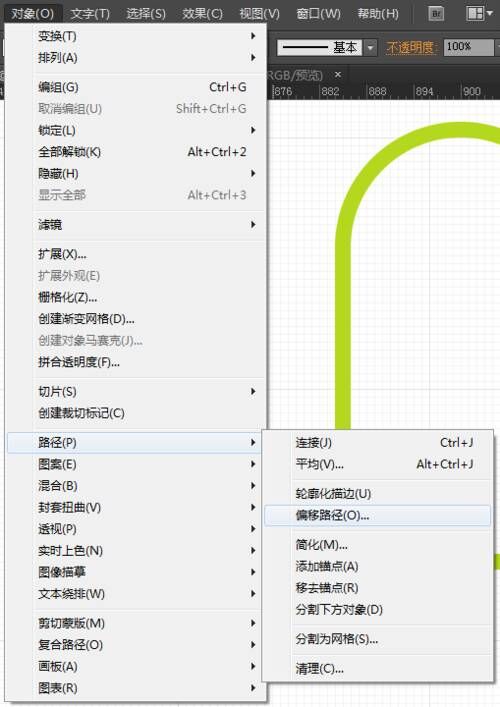

下面用瓶子的輪廓制作瓶子的液體。選中對象，對象>路徑>偏移路徑（此功能是復制一份原對象再偏移路徑，也就是說會有新的路勁出來）設置-4px的偏移

偏移路徑之后原來的圓角會變成直角，需要重新選擇變成圓角。

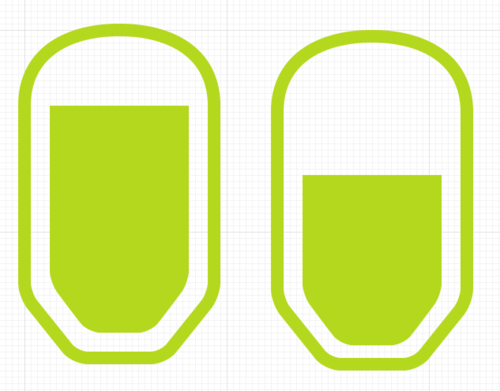

刪除半圓頂部的錨點變成直線變。下移10像素。

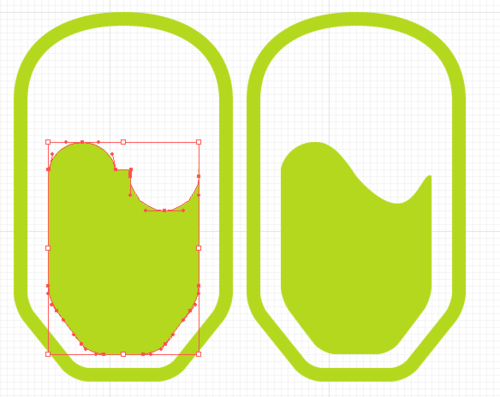

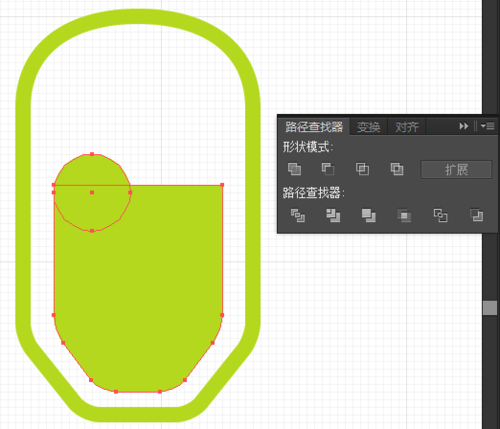

制作液體的波浪。使用一個10像素的橢圓如圖所示放置，并且路徑查找器下合并路徑。

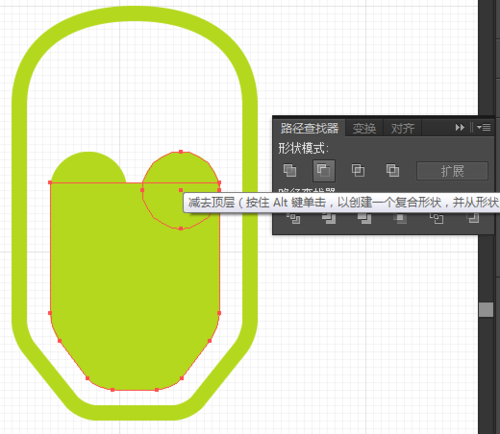

再畫一個10像素的橢圓，選擇路徑查找器面板減去前面。

微調路徑。

下面說畫水滴的方法。

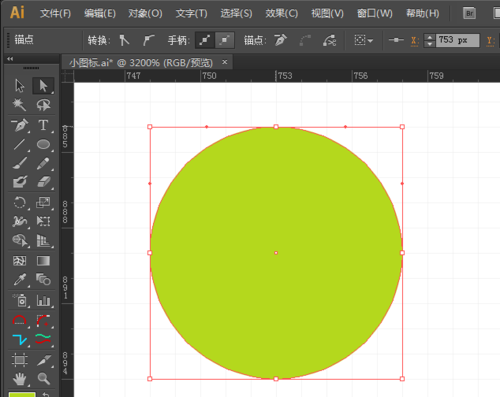

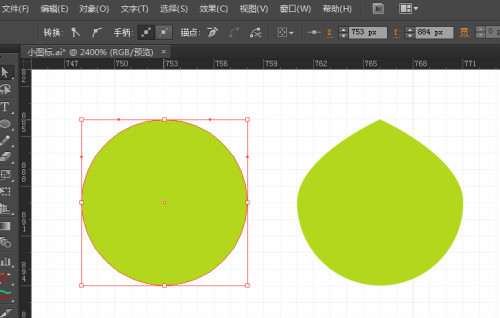

將橢圓頂點的錨點換成直角

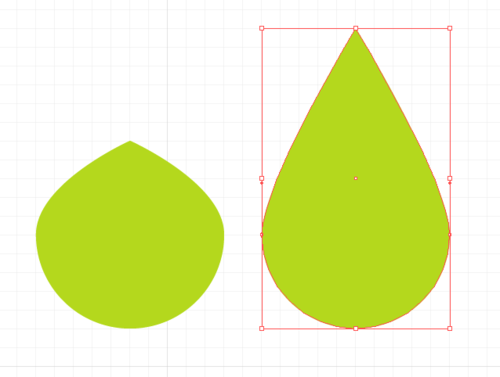

選中頂部錨點，上移把像素如圖所示。

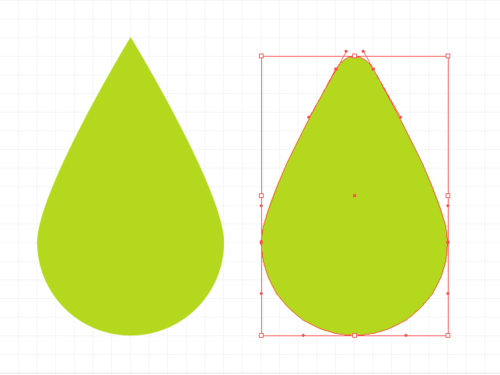

調整頂部錨點手柄變圓滑。再嘗試挑中中部左右錨點手柄的上部是過度自然。
其余部分都是之前用到的技巧不用再啰嗦了。

本文版權歸傳智播客UI培訓學院所有，歡迎轉載，轉載請注明作者出處。謝謝！
