C++培訓之Linux系統典型文件格式ELF


在Linux系統使用過程中，我們經常會看到elf32-i386、ELF 64-bit LSB等字樣。那么究竟ELF是什么呢？

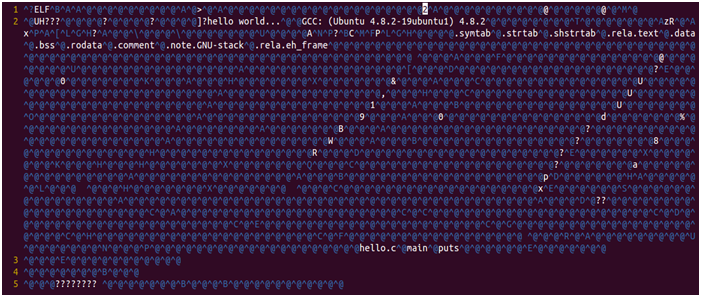

當我們使用gcc編譯工具編譯c程序會得到一個二進制的文件，想當然的使用vim編輯工具將其打開，結果看到如下內容： 當然了，大部分同學不會這樣做。數據是以二進制形式存儲的，而vi只是一個文本編輯工具。那么數據究竟是怎樣存儲，以什么樣的格式存儲成二進制文件呢？是一個一個挨著排嗎？從左向右，還是從右向左？這就需要我們深入了解下ELF文件了。

         ELF文件格式是一個開放標準，各種UNIX系統的可執行文件都采用ELF格式，它有三種不同的類型：

1. 可重定位的目標文件（Relocatable，或者Object File）
2. 可執行文件（Executable）
3. 共享庫（Shared Object，或者Shared Library）

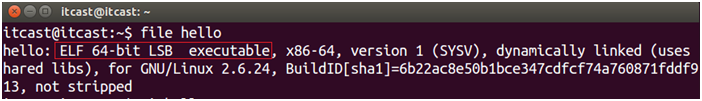

從我們最不畏懼的hello world入手吧。 很常見的，當我們gcc hello.c -o hello 編譯這個c源程序的時候就得到了一個ELF格式的文件?？梢允褂胒ile命令來查看。數據顯示，該文件是一個64位的，小尾端存儲的，可執行文件。

         而當我們使用gcc -c hello.c -o hello.o編譯生成的則是一個可重定位的目標文件，也可以使用file命令來查看它。
         同樣，我們也得到了一個ELF格式的文件。但是兩者略有不同，前者是Executable可執行文件，而后者是可重定位的Relocatable。如果你感興趣也可以試試共享庫文件，其格式依然是ELF，或許會是這樣ELF 32-bit LSB  shared object。

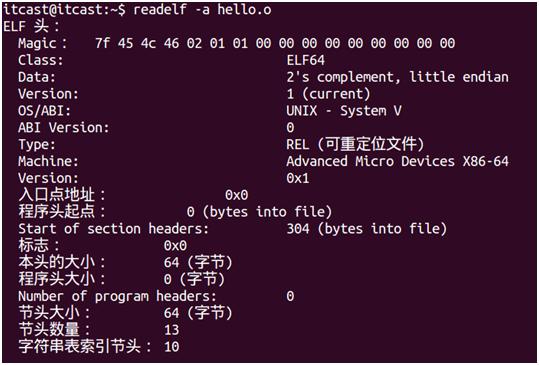

         那么ELF文件內部是怎樣存儲數據的呢？當然不能再使用vi啦，我們可以使用readelf工具來查看下，以目標文件hello.o為例：readelf -a hello.o

         輸出結果大致可分為四個部分：ELF Header(ELF頭)、Section Headers(節頭表)、Relocation section(重定位節)、Symbol table(符號表)，我們依次來看。

       第一部分，ELF Header描述整個ELF文件的數據存儲概況，如操作系統是UNIX，體系結構是Advanced Micro Devices X86-64，數據存儲是二進制補碼，小尾端法存儲，類型是可重定位文件，Section Header Table中有13個Section Header，從文件地址304開始，每個Section Header占64字節，這個目標文件沒有程序頭(Program Header)。

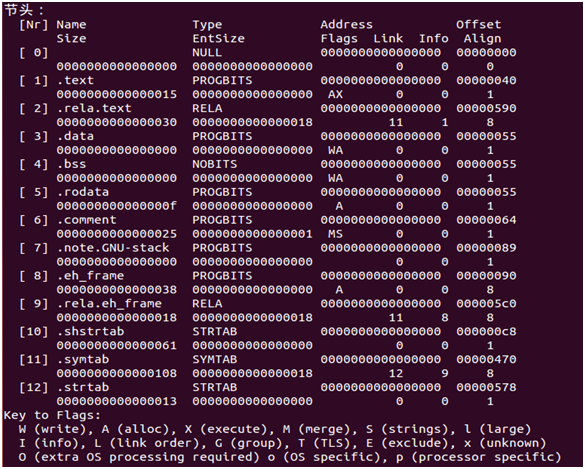

         第二部分，挨著ELF頭的數據信息是Section Headers(節頭表)，顧名思義，它由一定數量的Section Header組成，可從中讀出各個Section的描述信息，其中不乏我們編寫的C程序源碼、全局變量、常量等數據的存儲位置。.text Section、.data Section、bss Section、.rodata Section都與我們的程序直接相關，而其它Section是匯編器自動添加的。 Address 是這些Section加載到內存中的地址（當然，程序中的地址都是虛擬地址），加載地址要在鏈接時填寫，現在空缺，由于目標文件尚未做鏈接操作，所以是全0。 Offset 和 Size 列指出了各Section的起始文件地址和長度。比如 .data 段從文件地址0x55開始，一共0個字節，因為測試的程序中沒有定義全局變量，只使用printf函數打印了“hello world…\n”所以后面的 .rodata Section大小為0xf也就是15個字節。

         我們知道，C語言的全局變量如果在代碼中沒有初始化，就會在程序加載時用0初始化。這種數據屬于 .bss ，在加載時它和 .data一樣都是可讀可寫的數據，但是在ELF文件中 .data中若有數據則需要占用一部分空間保存初始值，而 .bss卻不需要。也就是說，.bss在文件中只占一個Section Header而沒有對應的Section，程序加載時 .bss 占多大內存空間在Section Header中描述。在我們這個例子中沒有用到 .bss ，因此size也是0。

         特別指出的是，.shstrtab 和 .strtab 這兩個Section中存放的都是ASCII碼，因此，在本文起始使用vi打開的ELF文件，如果仔細看，是能夠看到字符串的，而并非通篇皆是“^@”等怪異字符。.shstrtab的全稱應該是“Section Header String Table”用來保存各個Section的名字。.strtab Section保存程序中用到的符號的名字，每個名字都是以 '\0' 結尾的字符串。

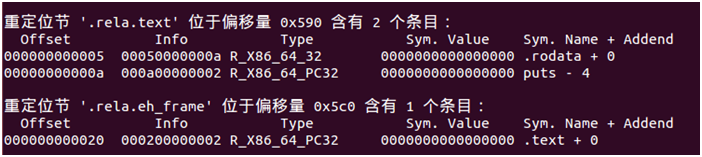

         第三部分，可重定位節。該內容主要針對鏈接器設定，旨在告訴鏈接器指令中的哪些地方需要做重定位。當鏈接器完成鏈接工作后會自動將該Section刪除。

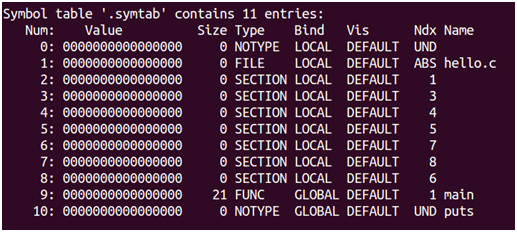

         第四部分，.symtab 是符號表。 我們在編寫程序時定義的變量、函數都是符號，main就是符號的典型代表。當然為了保證程序能正常的編譯、加載執行，編譯器還幫助我們加入了其他許多必要的符號。這些符號都在.symtab中有所體現。
Ndx 列是每個符號所在的Section編號，各Section的編號在Section Header Table中有列出。 Value 列是每個符號所代表的地址，在目標文件中，符號地址都是相對于該符號所在Section的相對地址，如定義全局變量var，那么該符號在.symtab中的Value則是相對于.data Section開頭的位置。 main 位于 .text 段的開頭，所以地址也是0。但是上例中所有的Value都是0不易看出差異，所以我們適當?shù)男薷南挛覀兊臏y試程序，添加一個初始化為非0的全局變量var和一個函數func。

         這時.data Section的Size已經不再為0了，因為我們定義了全局變量var，它是一個int類型的變量，存儲于.data Section上，因此 .data Section的Size應該是4，請大家自己驗證吧。

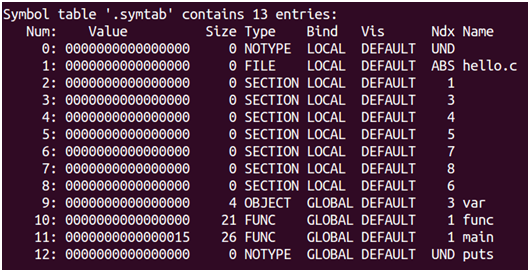

我們繼續來看.symtab的變化。由于加入了兩個符號var和func，所以 .symtab表的成員多了兩個。var是全局變量，存儲于.data Section中，編號在Ndx中指出，為3，由于只有這一個全局變量，所以var在的Value為0，相對于 .data Section開頭的位置；符號main發生了變化，main是函數名，保存于.text Section中，編號為1，但其Value卻不再是0，由于程序中還有另外一個符號func，所以符號main的Value由原來的0變?yōu)?5，依然是相對于.text Section 起始位置而言。


         但請大家注意，Symbol table ‘.symtab’ 中Value記錄的是符號對應的值的位置。var是一個變量，值是數據位于.data中，func和main是函數，對應的值是函數入口地址(或者說函數首行指令的地址)，位于.text中。而“var”、“func”、“main”這些符號名本身存在哪里呢？其實這個問題我們在前文闡述過，這些字符串本身保存在 .strtab中。這樣來看 .strtab和 .shstrtab的地位是等同的，差別是前者保存程序中用到的符號，而后者保存Section名稱。

         其實，ELF格式提供了兩種不同的視角，鏈接器把ELF文件看成是Section的集合，而加載器把ELF文件看

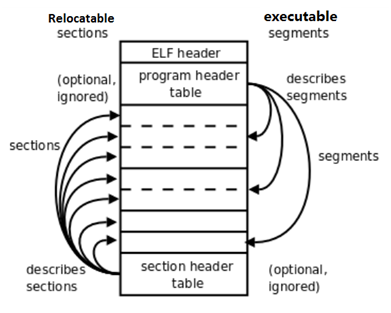

成是Segment的集合。這里以Relocatable 的Section為例帶大家分析了ELF的數據存儲。大家可以結合可重定位Relocatable 的ELF文件數據存儲的形式來了解Executable可執行文件的數據存儲形式。而二者的關系可以從下圖看出。          左邊是從鏈接器的視角來看ELF文件，開頭的ELF Header描述了體系結構和操作系統等基本信息，并指出Section Header Table和Program Header Table在文件中的位置，Program Header Table在鏈接過程中用不到，所以是可有可無的，Section Header Table中保存了所有Section的描述信息，通過Section Header Table可以找到每個Section在文件中的位置。

右邊是從加載器的視角來看ELF文件，開頭是ELF Header，Program Header Table中保存了所有Segment的描述信息，Section Header Table在加載過程中用不到，所以是可有可無的。從上圖可以看出，一個Segment由一個或多個Section組成，這些Section加載到內存時具有相同的訪問權限，如 .text Section會和 .rodata Section合并為一個Segment，同時分配只讀訪問權限，而.data Section通常和 .bss Section合并為一個Segment，分配讀寫權限。

有些Section只對鏈接器有意義，在運行時用不到，也不需要加載到內存，那么它可以不屬于任何Segment， 如 .rela.text Section 在Executable文件中就消失了。另外，Section Header Table和Program Header Table并不是一定要位于文件的開頭和結尾，其位置由ELF Header指出，上圖這么畫只是為了清晰。目標文件需要鏈接器做進一步處理，所以一定有Section Header Table；可執行文件需要加載運行，所以一定有Program Header Table；而共享庫既要加載運行，又要在加載時做動態鏈接，所以既有Section Header Table又有Program Header Table。
