Android培訓實戰教程之屏幕適配

更新時間:2015年12月28日13時38分來源:傳智播客Android培訓學院瀏覽次數:

什么是適配

適配即當前應用在相同的手機上面顯示相同的效果。

適配前需要首先確定當前手機所屬像素密度類型(如：xhdpi、hdpi、mdpi等)，下面以華為G700、模擬器為例，講解如何計算像素密度。
案例一：
手機型號：G700
手機分辨率：1280*720 (注：手機兩個直角邊上分別放置了1280及720個像素點)
手機尺寸大小：5英寸(手機斜邊長度)

假設a，b分別為兩個直角邊，c為斜邊，由勾股定理可得出計算方式：sqrt(a*a+b*b)/c
計算結果：sqrt(1280*1280+720*720)/5 ≈ 293.72dpi
根據google官方文檔說明得出，當前手機最接近320dpi，則將其歸納在xhdpi手機范圍內，
即1dp=2px；

案例二：
手機型號：模擬器
手機分辨率：800*480(注：手機兩個直角邊上分別放置了800及480個像素點)
手機尺寸大小:3.7英寸(手機斜邊大小)

計算結果：sqrt(800*800+480*480)/3.7 ≈ 252.15dpi

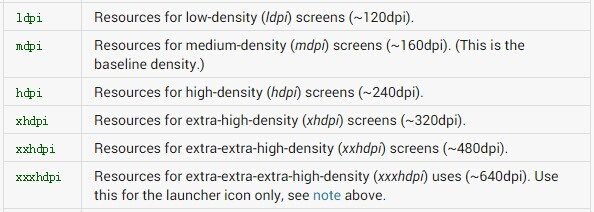

根據google官方文檔(圖1-1)得出，當前手機接近240dpi，則將其歸納在hdpi手機范圍內，
即1dp=1.5px。

按照以上計算方式，大致可以將市場上的手機劃分為5個像素密度等級，具體如下：

ldpi：120dpi，像素密度與dp轉換關系為：1dp = 0.75px
mdpi：160dpi ，像素密度與dp轉換關系為：1dp = 1px
hdpi：240dpi，像素密度與dp轉換關系為：1dp = 1.5px
xhdpi：320dpi，像素密度與dp轉換關系為：1dp = 2px
xxhdpi：480dpi，像素密度與dp轉換關系為：1dp = 3px

如何適配

下面以華為手機G700和模擬器的對比，講解如何進行屏幕適配，具體方式如下：

適配方式1：圖片適配

不同像素密度的手機加載工程資源文件中不同資源圖片，以手機G700和模擬器為例，圖片的布局代碼如下所示：
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity" >
    <ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/a"/>
</RelativeLayout>

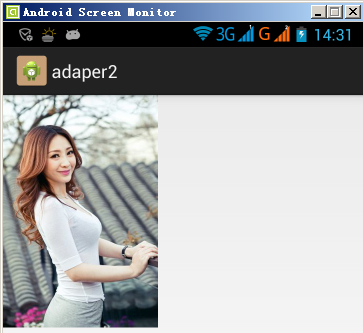

若使用G700(xhdpi)加載a.jpg文件，該文件位于res/drawable-xhdpi文件夾下,顯示效果如下：

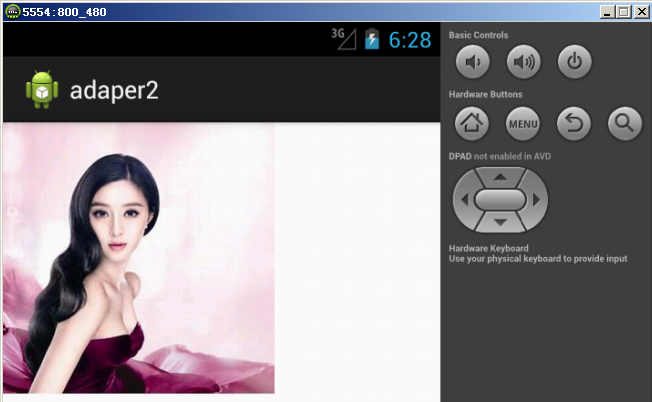

若使用模擬器加載a.jpg文件，該文件位于res/drawable-hdpi文件夾下,顯示效果如下：

適配方式2：dimens.xml文件適配

dimens.xml存在于工程資源文件夾中不同values(如:value-1280x720、value-800x480)文件夾下，可用于指定控件大小，不同像素密度手機加載不同values文件夾下的dimens.xml文件，使用方式如下：
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity" >

    <TextView
        android:background="#987654"
        android:layout_width="@dimen/width"
        android:layout_height="wrap_content"
        android:text="@string/hello_world" />
</LinearLayout>

模擬器:加載dimens.xml資源文件，位于res/value-800x480文件夾下
<resources>
    <dimen name="width">160dp</dimen>
</resources>
       根據上述hdpi dp和px的轉換關系1dp = 1.5px，則160dp = 240px，當前控件寬度應該位于屏幕中間位置。
G700(xhdpi):加載dimens.xml資源文件，位于res/value-1280x720文件夾下
<resources>
    <dimen name="width">180dp</dimen>
</resources>
       根據上述xhdpi 中dp和px的轉換關系1dp = 2px，則180dp = 360px，當前控件寬度應該位于屏幕中間位置。

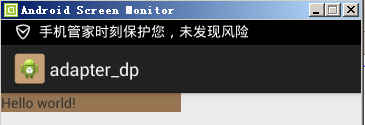

G700（xhdpi）顯示的圖片效果如下所示：

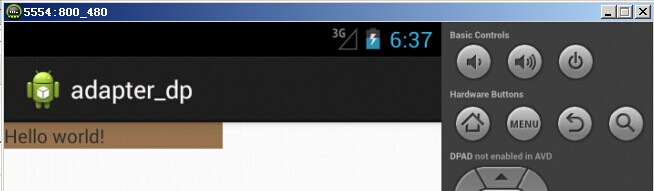

模擬器顯示的圖片效果如下所示：

適配方式3：布局文件適配

不同分辨率的手機，加載不同的布局文件已達到適配效果。創建多個layout(如：layout-1280x720、layout-800x480)文件夾用于存放不同像素密度手機所需布局文件。

模擬器:加載activity_main.xml布局文件,位于res/layout-800x480文件夾下：
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:tools="http://schemas.android.com/tools"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity" >
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="800*480手機會去加載的布局文件" />
    </RelativeLayout>

G700(xhdpi):加載activity_main.xml布局文件,位于res/layout-1280x720文件夾下：
    <RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:tools="http://schemas.android.com/tools"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity" >
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="1280*720手機會去加載的布局文件" />
    </RelativeLayout>

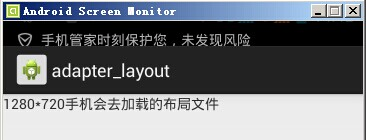

G700（xhdpi）顯示的圖片效果如下：

模擬器顯示的圖片效果如下所示：

適配方式4：java代碼適配

通過android相應api獲取當前手機的寬高像素值，按比例分配屏幕中控件的寬高以達到適配效果，下面是布局和實現功能的核心代碼：
       布局文件
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity" >
    <TextView
        android:id="@+id/tv"
        android:background="#000000"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello_world" />
</RelativeLayout>
       activity中oncreate核心代碼：
    TextView tv = (TextView) findViewById(R.id.tv);
    //獲取封裝當前手機屏幕信息對象，用于存放寬高值
    DisplayMetrics metrics = new DisplayMetrics();
    //給當前屏幕設置寬高
    getWindowManager().getDefaultDisplay().getMetrics(metrics);
    //獲取高度
    Constant.srceenHeight = metrics.heightPixels;
    //獲取寬度
    Constant.srceenWidth = metrics.widthPixels;
    Log.i(tag, "Constant.srceenHeight = "+Constant.srceenHeight);
    Log.i(tag, "Constant.srceenWidth = "+Constant.srceenWidth);
    //寬高各占50%
    RelativeLayout.LayoutParams layoutParams = new
RelativeLayout.LayoutParams(
            (int)(Constant.srceenWidth*0.5+0.5),
            (int)(Constant.srceenHeight*0.5+0.5));
    tv.setLayoutParams(layoutParams);

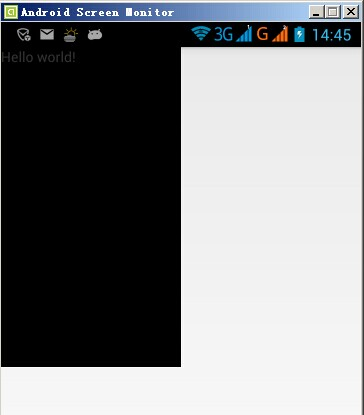

G700（xhdpi）顯示效果如下：

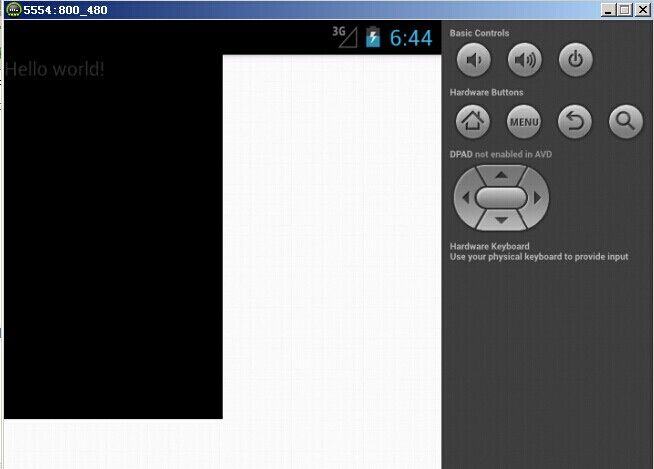

模擬器顯示效果如下：

適配方式5：權重適配

通過android提供的(權重)剩余空間分配，達到適配效果。布局文件如下所示:
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    tools:context=".MainActivity" >
    <TextView
        android:background="#000000"
        android:layout_width="0dp"
        android:layout_weight="1"
         android:layout_height="match_parent"/>
    <TextView
        android:background="#123456"
        android:layout_width="0dp"
        android:layout_weight="1"
    android:layout_height="match_parent"/>
</LinearLayout>

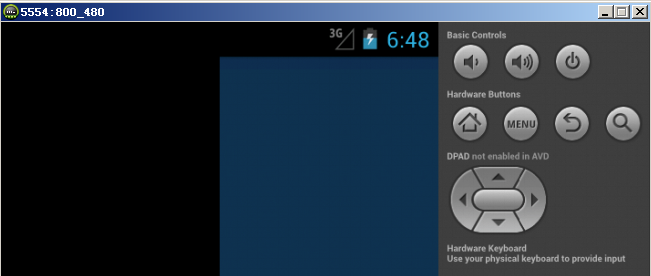

G700（xhdpi）顯示的圖片效果如下所示：
