Python中如何繪制單子圖

　　使用pyplot的subplot()函數可以在規劃好的某個區域中繪制單個子圖，subplot()函數的語法格式如下：

subplot(nrows, ncols, index, projection, polar, sharex, sharey, label, **kwargs)

　　該函數的常用參數含義如下。

　　·nrows：表示規劃區域的行數。

　　·ncols：表示規劃區域的列數。

　　·index：表示選擇區域的索引，默認從1開始編號。

　　·projection：表示子圖的投影類型，可以為None、'aitoff'、'hammer'、'lambert'、'mollweide'、'polar'、'rectilinear'中任一取值，其中默認值None代表使用'rectilinear'直線投影。

　　·polar：表示是否使用極坐標，默認值為False。若參數polar設為True，則作用等同于projection='polar'。

　　·sharex, sharey：表示是否共享子圖的x軸或y軸。

　　參數nrows、ncols、index既支持單獨傳參，也支持以一個3位整數(每位整數必須小于10)的形式傳參。例如，subplot(235)與subplot(2,3,5)是等價的。

　　subplot()函數會返回一個Axes類的子類SubplotBase對象。

　　需要說明的是，F(xiàn)igure類對象可以使用add_subplot()方法繪制單子圖，此方式與subplot()函數的作用是等價的。例如，將畫布規劃成3x2的矩陣區域，并在索引為6的區域中繪制子圖;再次將畫布規劃成3x1的矩陣區域，并在索引為2的區域中繪制子圖，代碼如下。

# 通過窗口的形式顯示圖片，很好地體現子圖與整個畫布的位置關系
import matplotlib.pyplot as plt
# 畫布被規劃為3x2的矩陣區域，之后在索引為6的區域中繪制子圖
ax_one = plt.subplot(326)
ax_one.plot([1, 2, 3, 4, 5])
# 畫布被規劃為3x1的矩陣區域，之后在索引為2的區域中繪制子圖
ax_two = plt.subplot(312)
ax_two.plot([1, 2, 3, 4, 5])
plt.show()

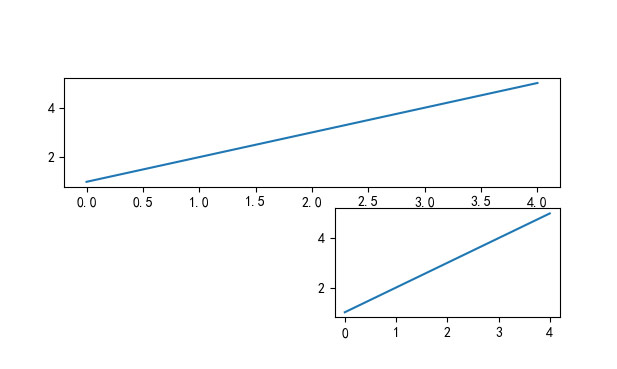

　　運行程序，效果如圖5-2所示。

　　圖5-2 連續繪制的兩個子圖
