使用流程圖描述程序的功能與流程

更新時間:2022年01月14日17時30分來源:傳智教育瀏覽次數:

設計程序時，人們常用一些不可編程，但能體現程序特性的方法來描述程序的功能與流程，自然語言、流程圖和偽代碼法是3種較為常用的表示方法，其中以流程圖法最為形象直觀。

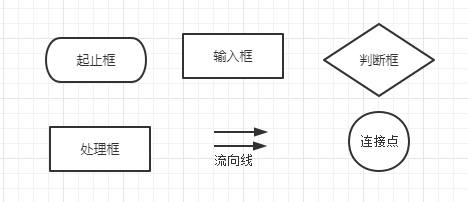

程序流程圖是一種用圖形、流程線和文字說明描述程序基本操作和控制流程的方法，它是程序分析和過程描述的最基本方式。程序流程圖使用特定符號表示，它的基本元素如下圖所示。

常用流程符號

上圖中列舉了5個圖框、1個流程線和1個連接點，這些符號在表示流程圖時的功能如下。

(1)起止框：圓角矩形，表示程序邏輯的開始或結束。

(2)輸入/輸出框：平行四邊形，表示程序的數據輸入或結果輸出。

(3)判斷框：菱形，表示一個判斷條件，并可使程序根據判斷結果產生分支。

(4)注釋框：表示對程序的說明。

(5)處理框：直角矩形，表示順序執行的程序邏輯。

(6)流向線：?jiǎn)蜗驅嵓^，表示程序的流向。

(7)連接點：圓形，表示多個流程圖的連接方式，常用于組織表示復雜程序各部分功能的多個子流程圖。

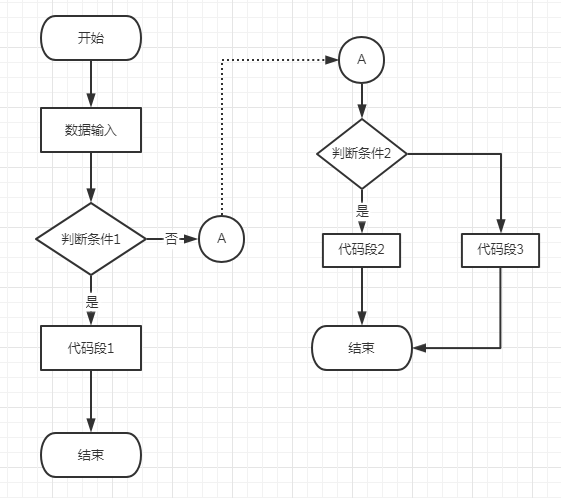

一個基本的程序流程圖如下所示。

程序流程圖

圖2使用流程圖表示了一個包含2個判斷條件、3段順序執行邏輯的程序第2章中的實例1與圖4-2所示流程圖的流程基本相同，也包含2個判斷條件字段順序代碼。使用流程圖表示人民幣和美元的換算，具體如圖3所示。

程序流程圖
