網絡管理模式分為哪三種？【網絡管理模式學習】

經過多年的研究與發展，人們提出了不同的網絡管理模式，其中最常見的有集中式網絡管理模式、分布式網絡管理模式和分層式網絡管理模式。

1. 集中式網絡管理模式

集中式網絡管理模式具有一對多關系，采用此種模式的網絡中設置一臺功能強大的管理機，該管理機集成了管理軟件和數據庫，負責包括存儲、分析、管理和處理數據等的核心功能;網絡中的其他節點(計算機、網絡打印機、路由器、交換機等)作為被管設備僅完成簡單功能，并統一由中心管理機管理。

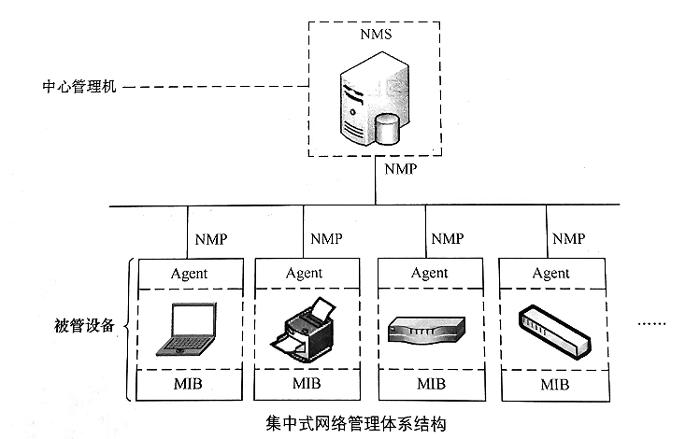

集中式網絡管理模式的體系結構如下圖所示。

由上圖可知，集中式網絡管理模式主要由以下幾個部分組成。

●NMS: 網絡管理系統(Net Management System)

●Agent: 代理程序

●MMP: 網絡管理協議(Network Mangement Proo 2明管部風發部眾 s

●MIB: 管理信息庫(Managemet ntormaton Bae)設聲因方易蟲普套風發本化

(1) 網絡管理系統

網絡管理系統是具有分析數據、發現故障等功能且配備有友好圖形界面的管理程序，它為網絡管理員提供了管理網絡的接口，管理員可以通過該程序向網絡中的代理發送指令，抽取管理信息庫中的數據。

(2) 代理程序

代理程序駐留在被管設備中，它是被管設備與網絡管理系統交互的接口，其主要功能是接收與處理來自網絡管理系統的指令，根據指令返回設備的相關數據(如運行狀態、設備特性、系統配置等)。

每個被管設備中都需要運行一個代理程序，該程序負責響應網絡管理進程發送的指令，與網絡管理進程通信，或在網絡設備產生異常時主動向網絡管理進程發送相關報告。

一般代理程序返 回的都是其駐留設備的信息，但若管理者管理的設備類型比較復雜，可以在網管系統與代理程序之間設置委托代理。委托代理可以接收來自管理系統的指令，將指令轉換為相應類型設備可以識別的指令，分別發送給不同的設備，并收集不同設備返回的信息，統返回給管理系統。

(3) 網絡管理協議

為了保證網絡管理系統可以統一管理由不同廠 商生產的設備，人們?cè)诠芾碚吆痛碇g定義了一些通信標準， 這就是網絡管理協議。網絡管理協議定義了網絡管理系統中協議數據單元的種類和格式(即管理系統與代理之間傳遞的數據報文格式)、管理信息庫中數據的格式以及規定了網絡管理系統的主要功能。

目前常用的網管協議有SNMP(Simple Network Management Protocol,簡單網絡管理協議)和CMIP(Common Management Information Protocol,通用管理信息協議)。

(4) 管理信息庫

管理信息庫用于存儲網絡中管理對象的信息集合。網絡中的設備可能產自不同廠商，其數據類型、信息格式各不相同，為了方便管理人員使用網管系統，管理信息庫將被管設備抽象為被管對象，并統一被管對象各種信息的格式和結構，使管理人員可通過統一的描述信息了解被管設備及網絡狀況。

管理信息庫中存儲的數據可分為3類:感測數據、結構數據和控制數據。感測數據用于表示網絡狀態，此類數據是網絡監測過程中由代理采集到的原始信息，是實現網管系統功能的基礎;結構數據用于描述網絡的物理結構和邏輯構成，如網絡拓?fù)浣Y(jié)構、交換機配置、數據密鑰、用戶記錄等靜態(或變化緩慢的)數據，是實現網絡配置和安全管理的基礎;控制數據記錄網絡中可調整參數的設置，如路由表、交換機輸出鏈路業務分流比率等，是實現網絡性能管理的夏集中式網絡管理模式設置專用的網絡節點管理網絡，管理節點與被管節點為主從關系，此種模式的主要優點是數據與功能集中，便于管理。但集中管理模式也存在以下缺點。

·管理設備需具有強大的數據功能和大量存儲空間，價格相當昂貴。

·被管節點信息向管理節點匯聚時信息流擁擠，被管節點越多，阻塞越嚴重。

·管理節點故障會影響整個網絡的管理。

2. 分布式網絡管理模式

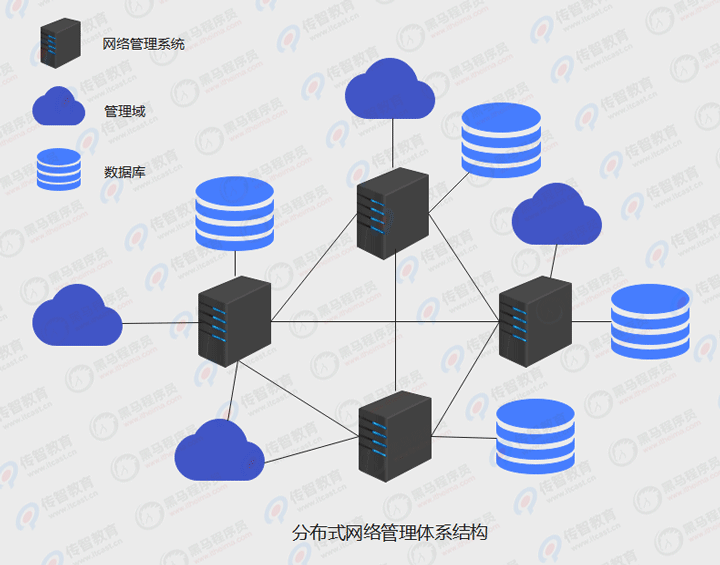

分布式網絡管理模式將網絡分為多個管理域，每個管理域配備一個網絡管理 系統、一個存儲整個網絡中設備數據的完整數據庫和一名管理員。多個管理域之間對等，域之間的通信在系統內部進行。分布式網絡管理模式的體系結構如下圖所示。

分布式網絡管理模式不會因一臺管理設備故障影響整個網絡的管理，穩定性更高;網絡中各節點之間互相連接，信息可通過多條線路匯聚，傳輸速率更有保障;被管設備具有果定的數據處理和存儲能力，網絡管理系統負荷較小，對管理設備性能要求較低。

當然，分布式網絡管理模式也具有一些缺點: 分布式網絡結構復雜，擴展困難;分布式網絡各域數據需要同步，因此對病毒敏感度較高，某個節點受到感染后容易擴散到整個網絡。

3. 分層式網絡管理模式

分布式網絡管理模式可解決集中式網絡管理模式中存在的問題，但目前還難以實現完全的分布式管理，大型網絡中較為通用的網絡管理模式是分布式和集中式相結合的分層式網絡管理模式。

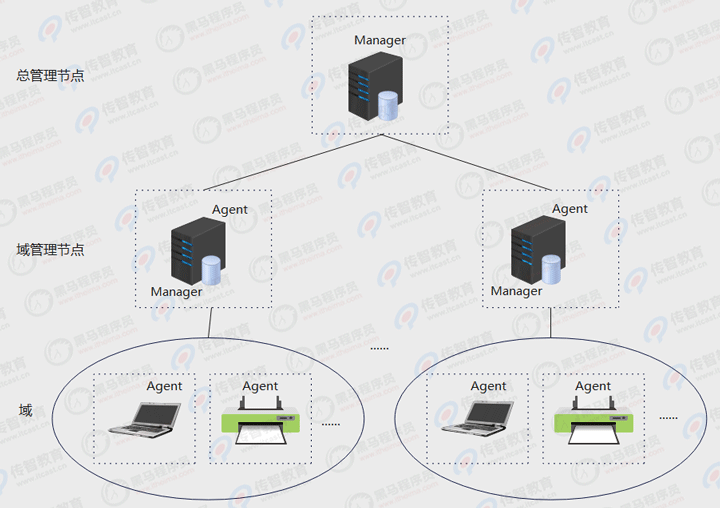

分層式網絡管理模式中在各域管理者之上設置了總管理節點，各域之間不再互相通信，由總管理節點收集各域管理節點上的數據，負責整個網絡的總體管理工作。分層式網絡管理模式的體系結構如下圖所示。

從上圖可知，分層式網絡管理模式中的設備分為總管理節點、域管理節點和域設備3層，其中域管理節點既具備管理功能，又具備代理功能。此種管理模式既能緩解集中管理模式中數據與功能過于集中的問題，又能解決分布管理模式中難以擴展的問題，更適用于中型、大型結構復雜的網絡。
