# 設計模式-責任鏈

## 定義

? 責任鏈模式(Chain of Responsibility)使多個對象都有機會處理請求，從而避免請求的發送者和接受者之間的耦合關系。將這些對象連成一條鏈，并沿著這條鏈傳遞該請求，直到有對象處理完它為止。

? 責任：當接收者收到一個請求后就有責任要把這個請求處理完，如果它處理不了，則可以轉給其它處理者。

? 鏈：請求最終得到處理完成這個過程所經歷過的每個處理者連接起來形成一條鏈。

類型：行為類模式

## 特點

1. 接收請求的對象連接成一條鏈，對象之間存在層級關系。

2. 這些對象可處理請求，也可傳遞請求，直到有對象處理該請求

## 責任鏈模式涉及到的角色

1. 抽象處理者角色(Handler)：定義了處理請求的接口或者抽象類，提供了處理請求的方法(handlleRequest)和設置下一個處理者(nextHandler)的方法

2. 具體處理者角色(ConcreteHandler)：實現或者繼承抽象這角色，具體邏輯根據實際的架構來定

## 責任鏈模式類圖


## 實例：員工晉級流程處理

### 分析

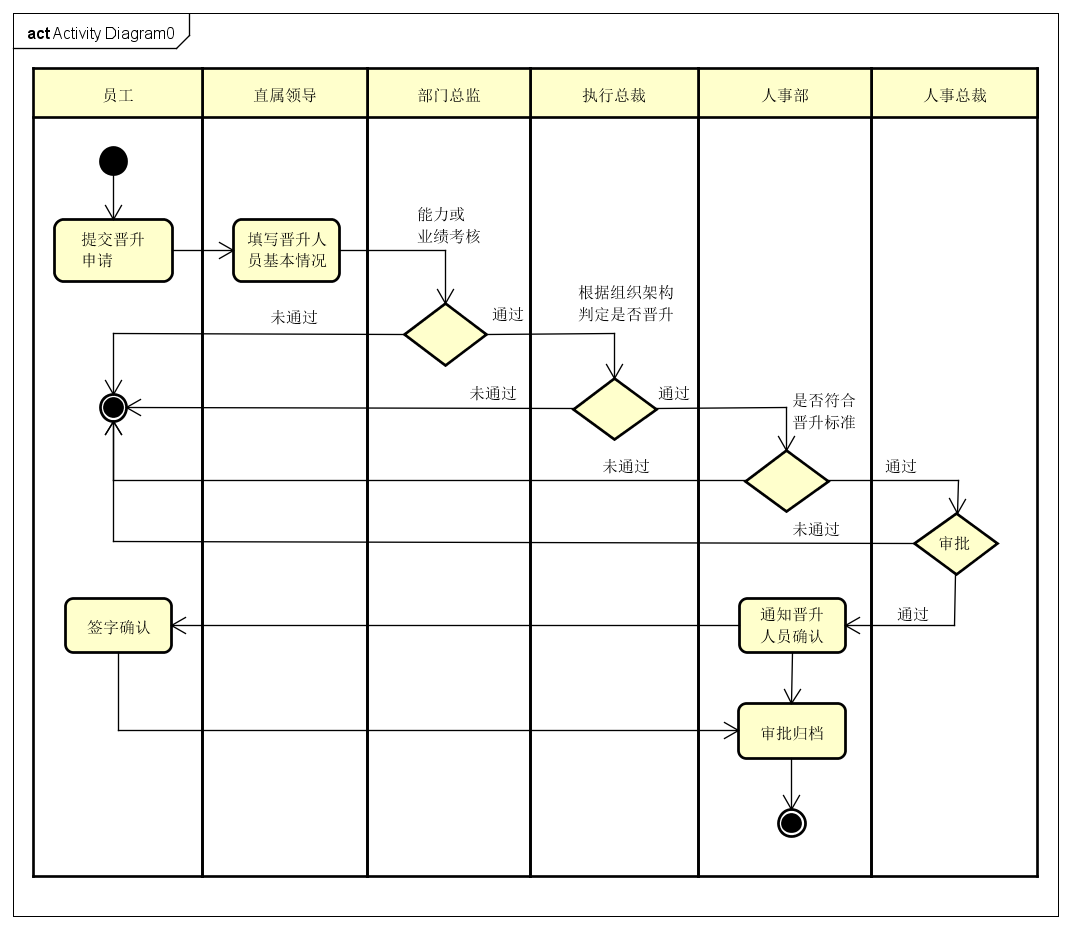

? 員工晉級流程涉及多個部門的審批。我們可以用UML的活動圖來表示


責任鏈模式是一種行為模式，因此我們可以給上圖中UML圖中所涉及到的每個處理行為都定義成一個真正的處理類

### 代碼實現

#### 1. 項目目錄結構

構.png)

#### 2. 創建抽象處理者角色

Hanlder類

```java

package com.itheima.demo.handler;

public abstract class Handler {

// 下個處理器

private Handler nextHandler;

// 處理當下的請求

public abstract void handleRequest();

// 獲取下個處理器

public Handler getNextHandler() {

return nextHandler;

}

// 設置下個處理器

public void setNextHandler(Handler nextHandler) {

this.nextHandler = nextHandler;

}

}

```

#### 3. 創建各個具體處理者角色

* 員工發起晉級申請?zhí)幚?/p>

```java

package com.itheima.demo.handler;

/**

* 員工晉升申請

*

*/

public class EmpRequestPromotionHandler extends Handler {

/**

* 處理提交晉升申請

*/

@Override

public void handleRequest() {

System.out.println("員工提交晉升申請");

// 由下個處理者來處理

getNextHandler().handleRequest();

}

}

```

* 直屬領導的處理

```java

package com.itheima.demo.handler;

/**

* 直屬領導的處理

*

*/

public class Level1Handler extends Handler {

/**

* 直屬領導的處理： 填寫晉升人員基本情況

*/

@Override

public void handleRequest() {

System.out.println("--直屬領導的處理: 填寫晉升人員基本情況");

// 處理完后由下個處理者處理

getNextHandler().handleRequest();

}

}

```

* 部門總監的處理

```java

package com.itheima.demo.handler;

/**

* 部門總監的處理

*

*/

public class Level2Handler extends Handler {

/**

* 部門總監的處理： 填寫晉升人員基本情況

*/

@Override

public void handleRequest() {

System.out.println("----部門總監的處理: 進入能力業績考核");

int random = (int)(Math.random() * 10);

if(random < 9) {

System.out.println("----考核通過");

// 交給下個處理者處理

getNextHandler().handleRequest();

}else {

System.out.println("----考核沒通過");

System.out.println("流程結束");

}

}

}

```

* 執行總裁的處理

```java

package com.itheima.demo.handler;

/**

* 執行總裁的處理

*

*/

public class Level3Handler extends Handler {

/**

* 根據組織架構判定是否晉升

*/

@Override

public void handleRequest() {

System.out.println("------執行總裁的處理：根據組織架構判定是否晉升");

int random = (int)(Math.random() * 10);

if(random < 9) {

System.out.println("------審批通過");

// 考核通過，交給下個處理者處理

getNextHandler().handleRequest();

}else {

System.out.println("------審批沒通過");

System.out.println("流程結束");

}

}

}

```

* 人事部的處理

```java

package com.itheima.demo.handler;

/**

* 人事部的處理

*/

public class HR1Handler extends Handler {

/**

* 是否符合晉升標準

*/

@Override

public void handleRequest() {

System.out.println("--------人事部的處理： 是否符合晉升標準");

int random = (int)(Math.random() * 10);

if(random < 9) {

System.out.println("--------審批通過");

// 考核通過，交給下個處理者處理

getNextHandler().handleRequest();

}else {

System.out.println("--------審批沒通過");

System.out.println("流程結束");

}

}

}

```

* 人事總裁的處理

```java

package com.itheima.demo.handler;

/**

* 人事總裁的處理

*/

public class HR2Handler extends Handler {

/**

* 是否符合晉升標準審批

*/

@Override

public void handleRequest() {

System.out.println("----------人事總裁的處理： 是否符合晉升標準審批");

int random = (int)(Math.random() * 10);

if(random < 9) {

System.out.println("----------審批通過");

// 考核通過，交給下個處理者處理

getNextHandler().handleRequest();

}else {

System.out.println("----------審批沒通過");

System.out.println("流程結束");

}

}

}

```

* 人事部通知處理

```java

package com.itheima.demo.handler;

/**

* 人事部的處理2

*/

public class HRAdviceHandler extends Handler {

/**

* 通知晉升處理

*/

@Override

public void handleRequest() {

System.out.println("--------------人事部的處理2：通知晉升人員確認");

// 處理完后由下個處理者處理

getNextHandler().handleRequest();

}

}

```

* 員工簽名的處理

```java

package com.itheima.demo.handler;

/**

* 員工簽名的處理

*/

public class EmpSignUpHandler extends Handler {

/**

* 員工簽名的處理

*/

@Override

public void handleRequest() {

System.out.println("----------------員工的處理2：簽字確認");

// 處理完后由下個處理者處理

getNextHandler().handleRequest();

}

}

```

* 人事部通告與歸檔的處理

```java

package com.itheima.demo.handler;

/**

* 人事部通告與歸檔的處理

*/

public class HRAnnouncementHandler extends Handler {

/**

* 通告與歸檔

*/

@Override

public void handleRequest() {

System.out.println("------------------人事部的處理3：通告與歸檔");

System.out.println("全部流程走完");

}

}

```

#### 4. 創建調用類

```java

package com.itheima.demo;

import com.itheima.demo.handler.EmpRequestPromotionHandler;

import com.itheima.demo.handler.EmpSignUpHandler;

import com.itheima.demo.handler.HR1Handler;

import com.itheima.demo.handler.HR2Handler;

import com.itheima.demo.handler.HRAdviceHandler;

import com.itheima.demo.handler.HRAnnouncementHandler;

import com.itheima.demo.handler.Handler;

import com.itheima.demo.handler.Level1Handler;

import com.itheima.demo.handler.Level2Handler;

import com.itheima.demo.handler.Level3Handler;

public class Client {

public static void main(String[] args) {

// 構建每個行為的處理器

Handler empHandler = new EmpRequestPromotionHandler();

Handler level1Handler = new Level1Handler();

Handler level2Handler = new Level2Handler();

Handler level3Handler = new Level3Handler();

Handler hr1Handler = new HR1Handler();

Handler hr2Handler = new HR2Handler();

Handler hrAdviceHandler = new HRAdviceHandler();

Handler empSignUpHandler = new EmpSignUpHandler();

Handler hrAnnouncementHandler = new HRAnnouncementHandler();

// 設置每個處理的下個處理器

empHandler.setNextHandler(level1Handler);

level1Handler.setNextHandler(level2Handler);

level2Handler.setNextHandler(level3Handler);

level3Handler.setNextHandler(hr1Handler);

hr1Handler.setNextHandler(hr2Handler);

hr2Handler.setNextHandler(hrAdviceHandler);

hrAdviceHandler.setNextHandler(empSignUpHandler);

empSignUpHandler.setNextHandler(hrAnnouncementHandler);

// 員工發起晉級申請

empHandler.handleRequest();

}

}

```

#### 5. 運行效果


## 總結

? 責任鏈模式通過建立一條鏈來組織請求的處理者，請求將沿著鏈進行傳遞，而請求發送者無須知道請求在何時、何處以及如何被處理，實現了請求發送者與處理者的解耦。在實際軟件開發中，如果遇到有多個對象可以處理同一請求時可以考慮使用職責鏈模式，一般都可以用來保證請求得到最終的執行。
